3, Funktionsbeschreibung jedes Teils:
1. Zugkraft-Abteilung:
1. Die Zugkraftrolle angetrieben durch einen Servomotor 7.5KW.
2. Regenerationseinrichtung des überschüssigen Randes:
Benutzen Sie einen Fan, um den Abfall und die Abfälle heraus durchzubrennen, und der Kunde rüstet einen Maschenkasten für Sammlung aus.

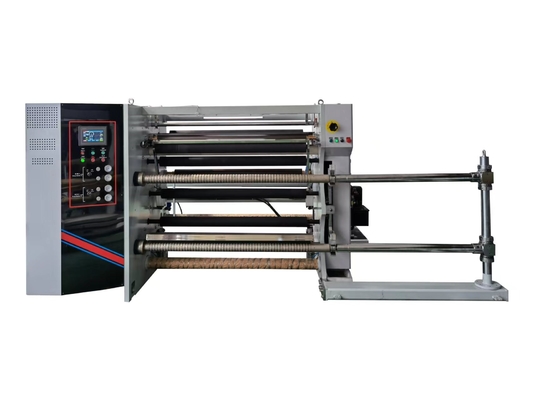

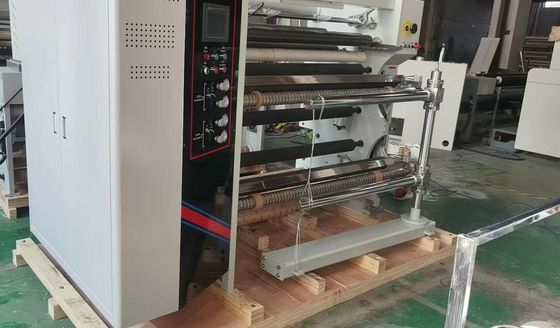

3. Aufwickelvorrichtung: (Das linke oder rechte Ende des Endprodukts wird vom Kunden bestimmt, wenn ein Auftrag vergeben wird)

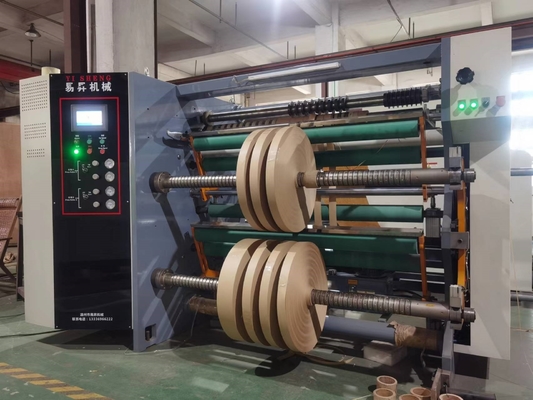

1. Das geschnittene Material ist unabhängig Wunde unter Verwendung der oberen und untereren Äxte, und das aufschlitzende Messer benutzt ein Rundmesser für das Aufschlitzen (6 Paare)
2. Die oberen und untereren wickelnden Wellen haben je einen Servomotor 7.5KW mit pneumatischer Expansionswelle. Die wickelnde Spannung wird automatisch durch Siemens PLC gesteuert, der auf dem gegenwärtigen Spulendurchmesser basiert und garantiert, dass das fertige Material ordentlich ist, wenn mehrfache Schlitze geschnitten werden. Alle Spulenstirnflächen sind flach, und die Flachheit der Diskettenoberfläche wird frei von der pneumatischen Presswalze und von der Selbstgewichtspresswalze für den Schnitt vorgewählt. Die Enge der inneren und äußeren Schichten der fertigen Spule ist kontrollierbar, die eine gewundene wickelnde Methode ist. Während der wickelnde Durchmesser fortfährt sich zu erhöhen, Steuerung der PLC die Geschwindigkeit des wickelnden Servomotors, um sich zu verringern.

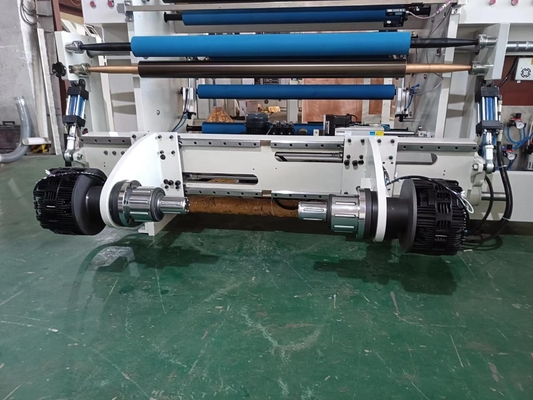

5. Entladevorrichtung
Annahme einer verbundenen shaftless hydraulischen automatischen Fütterungsstruktur
(1) 1 Satz des deutschen BST-Simulationskorrekturmotors
(2) Modell der Führungsschiene 25 4 Stücke
(3) wird ein Paar hochwertiger Stahl für den starken Erinnerungstorbogen 40 benutzt
(4) 1 Paar anhebende Schwingarme
(5) Zylinder 140X63 1 Paar
(6) nimmt die Entladungsbremse ein Paar Druckluftbremsanlagen an

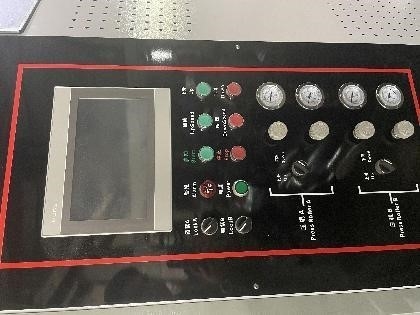

Elektrogeräte nehmen an

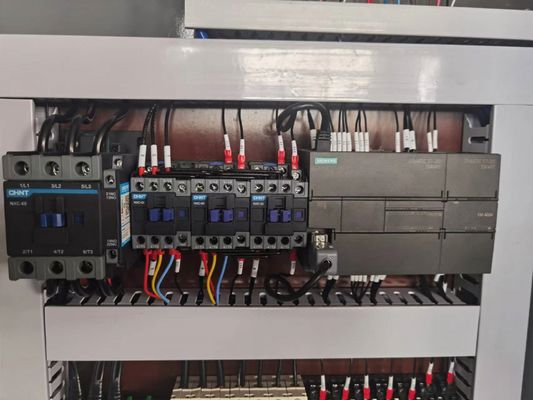

Chint-Gruppe wird als Schwachstromapparat, Snyder wird verwendet als Knopfschalter, Siemens wird verwendet als PLC, um das Betriebssystem der ganzen Maschine zu steuern benutzt
