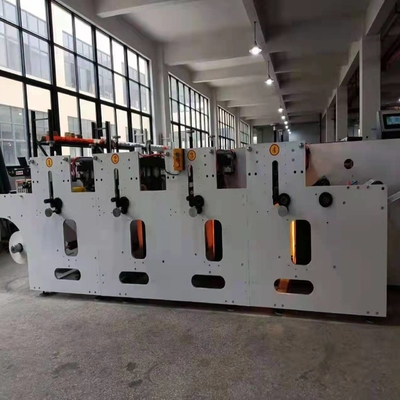

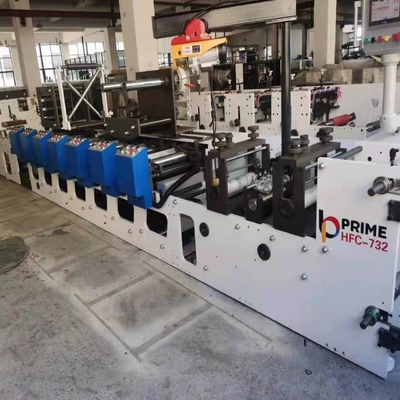

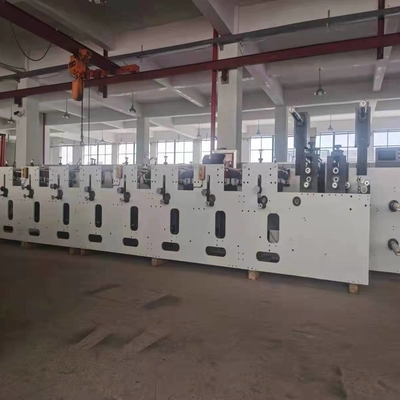

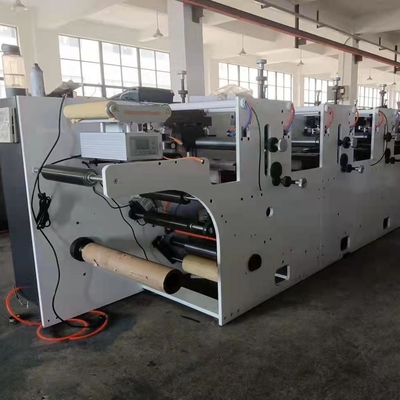

Hochgeschwindigkeits-Flexo Maschine YT 6-1400 Druckmit Computer-automatischer Farbdeckung, 100-1200mm nicht gesponnener Flexo Druck

Vorbildliche Maschine flexo HJ 6-1400 Druckfür Kraftpapierrollen oder nicht -Gewebe

Filmstreifenplastikfilmstreifen







Zuerst die Eigenschaften von Eigenschaften:



1. Von der Entladung zum Eingang der kurzen Entfernung.



2. Der selbst-entwickelte spezielle Schaber entschädigt fliegende Hochgeschwindigkeitstinte und verringert die Verflüchtigung des Lösungsmittels in der Luft.



3. Wiederholt, Länge 300-950MM druckend, um den freien Raum der Kaskadenflexo Druckmaschine mit unzulänglicher Drucklänge zu füllen.



4. Nehmen Sie automatisches Farbdeckungssystem des Computers, Ausgleich des Schiebeautomatischen Lokalisierens, genaue Farbdeckung und stabiles Drucken an.



5. Druck des Materials: OPP: 20~70μm BOPP: 20~60μm PET: 35~100μm NY: 20~50μm HAUSTIER: 20~60μm CPP: 20~60μm Papier: Aufkleber 20~300g/m2 und andere Materialien.

6. Der Zyklus des Plattenherstellungsprozesses ist kurz und die Kosten sind niedrig. Der Zeitraum eines Mehrfarbengravürenzylinders ist 5 bis 10 Tage, und die flexographische Druckplatte wird 5 Stunden lang hergestellt. Die flexographische Version hängt von der Druckfläche ab und ist viel weniger teuer als der Gravürenzylinder.



7. Pressen Sie Korrektur, starker Wind der Nachpresse + Infrarottrocknungsentwurf, zusätzliche abkühlende Bälge vor. Avoid Beflecken, das leicht verursacht wird, wenn die Tinte schlecht getrocknet wird.



8. Das Druckteil angetrieben durch hochfeste lineare Führungsschiene, und die Fortschritts- und Rückzugversion angetrieben von der linearen Kugelumlaufspindel + synchroner Servodauermagnetmotor,



9.1-6 Farben können entsprechend Bedarf, Breite 1000MM besonders angefertigt werden



10. Entladung des Prozesses 1, Spannung mit 2 Konstanthaltung, 3 Schaber, Einheit des Drucken 4, Computerfarbe, 5 Zugkraft, Spannung mit 6 Konstanthaltung, Mitte 7 auf und ab den Empfang





Technische Parameter



1. Formular: Flexo

2. Druck des Substrates: nichtgewebter Papierfilm

3. Druckgeschwindigkeit: 10m/min-120m/min

4. Mechanische Geschwindigkeit: 10m/min-150m/min

5. Maximale Breite des Substrates: 1440mm

6. Schreibbreite: 100-1200mm

7. Druck des Umfangs: 300-950mm

8. Plattenstärke: 1.7mm (spezielle vorherige Benachrichtigung)

9. Anilox-Rollenspezifikationen: Φ106*1440*6

10. Aluminiumführerrollenspezifikationen: Φ100*1440 Φ70 *1440

11. Druck der unteren Rolle: Φ160*1440

12. Maximaler Durchmesser Abwickelns: Φ1200 Millimeter

13. Maximaler wickelnder Durchmesser: Φ1200 Millimeter

14. Maximale Temperatur des großen Ofens: °C 80

15. SubstratKerndurchmesser: 74mm

16. Gesamtleistung der ganzen Maschine: Leistungsstärke 15+7.5kW, elektrische Heizkraft 48KW

17. Trocknen von Wärmequelle: elektrische Heizung

18. Maschinengewicht: ungefähr 15 T

19. Maße: 12800 (L) x 2400 (W) x 1150 (H) Millimeter

20. Körperfarbe: Dunkelgrau + weiß (spezielle vorherige Benachrichtigung)





Zweitens die Maschinenkonfiguration:

Abwickelngerät:



1) Halbautomatisches Abwickelngerät: pneumatische automatische Fütterung

2) Maximaler Durchmesser des Abwickelns: Φ1000 Millimeter

3) Aufblasbare Wellenspezifikation: 3"

4) Zahl von Inflationswellen: 2

5) Spannungsregelbereich: Breite 0-100kg/full

6) Magnetisches Pulver: 10KG, automatische Spannungssteuerung

7) Vollautomatische Spannung, die Gerät ermittelt;

8) Analoger Satz des Korrektur-Systems 1





2. Druckeinheit



1) Antriebsmodus: Getriebemotor-Antrieb, synchroner Riemenantrieb.

2) Druckplattewelle:

(1) Längsfarbdeckung: Dauermagnetservomotorantrieb (System-Durchführungsbefehl Kosai-Computers automatischer Farb)

(2) horizontale Farbe: Motorantrieb (manuelle Durchführung)

3) Gesamtzusammensetzung: Plattenrolle, Schaber, Tintenbehälter, anilox Rolle,

4) Schaber: 4 Sätze des Einwegschabers werden benutzt. Um die Installation zu erleichtern, wird das Material des Schabers vom hochfesten Aluminiumlegierungsprofil gemacht, das bequem und schnell ist zu laden, zu entladen und zu säubern.



4. Trocknen des Gerätes:



1) Jede Farbgruppe wird mit starkem Wind + Infrarottrocknen im Ofen ausgerüstet: mit einem Satz des Abkühlens und des Kurierens nach dem Druck.

2) Das Gesamtdrucken wird zuerst getrocknet und abgekühlt dann. Der Ofen wird elektrisch erhitzt und der Ventilator wird intelligent gesteuert, und die Temperatur innerhalb des Ofens ist kontrollierbar.



5. Wickelndes Gerät



1) Wickelnde Methode: Mitte, die auf und ab Achse sich kräuselt

2) Hülseninstallationsmethode: Expansionswellenexpansion 2

3) Aufblasbare Wellenspezifikation: 3"

4) Wicklungsmotor: Satz 7.5KW 1

5) Spannungssteuerung: Vollautomatische Spannungssteuerung

6) Wickelnde Spannungsstrecke: Breite 5-10KG/full

7) Einzelner wickelnder Durchmesser: Maximales Φ1000mm.



Drittens Unterstützungsanlagen (Benutzer sind verantwortlich)



1. Stromversorgung: 3-phasiges *380V*50HZ, Dreiphasenwestleitungssystem

2, Luftkompressor: 2KW (1 Satz)





Elektrische Liste



Kategorie Major Technical Products Remarks



Maschinenenergie

Hauptmaschine 15+7.5KW 380V Shanghai insgesamt 1

Selbst gemachte 6 Gruppen der Heizung 6KW/group

Quelle des Winds 100WX4

Elektrogerät Schneider

Summe 6groups Walzemotor-120W 220V Wechselstroms Taiwan

Gesamtleistung über 50KW

Abwickelndruckmeßentdeckung, vollautomatische Spannungssteuerung

Magnetische Pulverbremse: Ryan Haitai Torque: 100 Nanometer

Entladen Sie Zugkraftdruck-Präzisionsdruckregler



Farbgruppe

Der Temperaturbegrenzer steuert die Ofentemperatur bei einer konstanten Temperatur.

Verzögerungssteuerung der Walze und der Maschenrolle, zum einer angemesseneren Anforderung für die Homogenisation zu erzielen.

Plc-Modul

Wickelnde Mitte

PLC Japan Mitsubishi

Progressive Version Dauermagnetservomotors 16

Pneumatische automatische Fütterung

Computer-automatisches Farbsystem Cosei Simulation Correction Coase Company

Farbdauermagnetservomotor 6

Keramische Stock Anilox-Rolle optionale 6

Touch Screen 12 Zoll Taiwan-weinew
