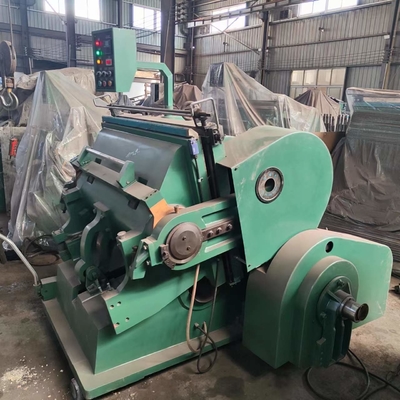

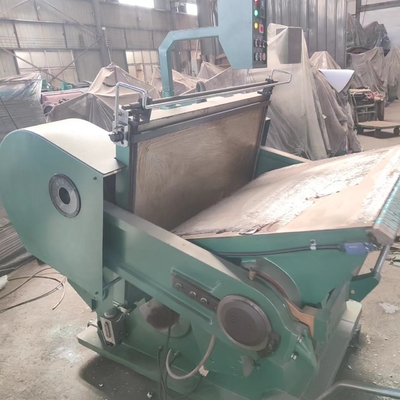

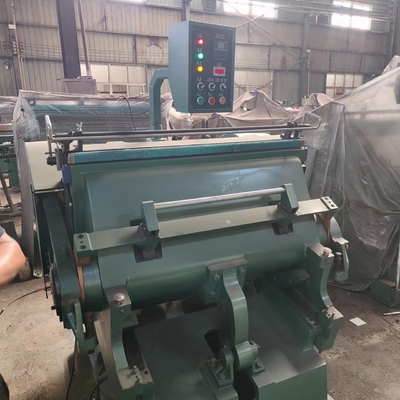

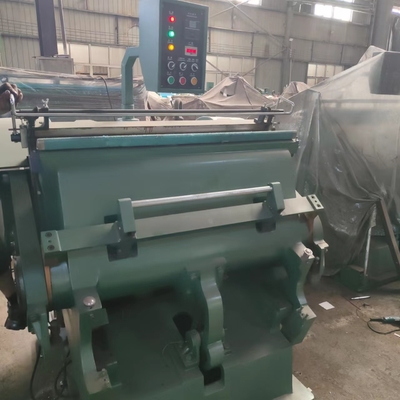

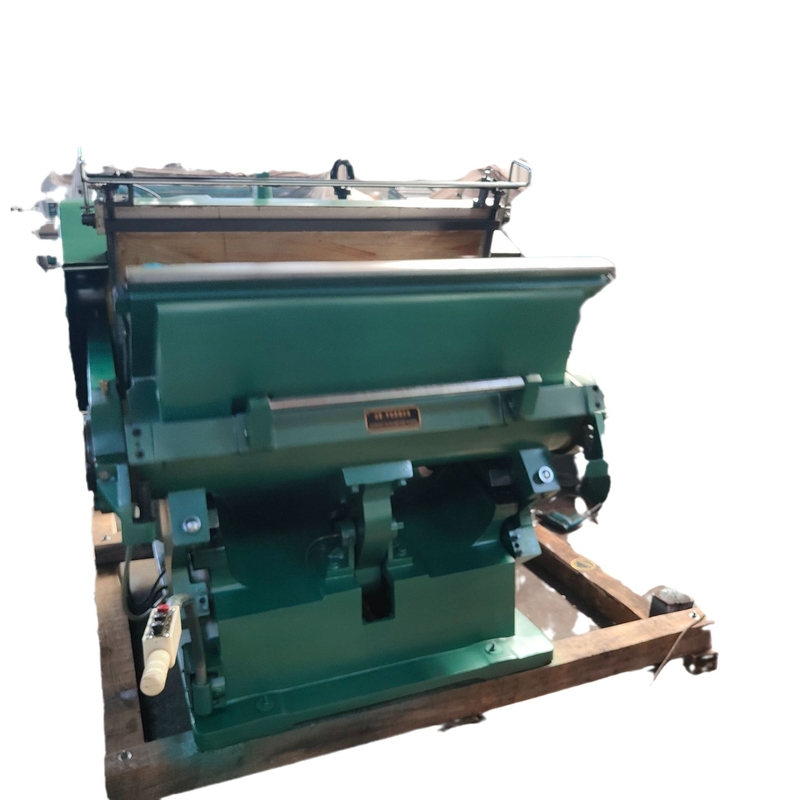

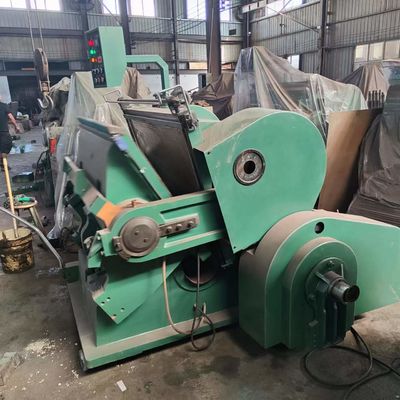

Konfigurationstabelle der flachen Einrückungsmaschine (vorbildliche HJ1040)
Technische Parameter:
1. Größe innerhalb des Rahmens: 1040 * 720
2. Arbeitsgeschwindigkeit: 22 ± 2
3. Maximale Klingenlänge: < 28m
4. Leistungsstärke: 4KW
5. Nettogewicht: 3200kg
6. Grenzmaß: 1850 * 1800 * 1700
1. Das Casting der Maschine ist HT200 Graueisen, das getempert wird. Es kann die Castings von der Maschine weniger anfällig machen (einschließlich Körper, Pressengestell, etc.) für Deformation und Bruch.
2. Die Spindel der Maschine wird von 45 # Stahl gemacht.
3. Die Haupffahrwerke der Maschine werden auch vom Chromstahl des Phosphors vier hergestellt, der dann gelöscht und gemildert wird.
4. Das Führungsschienezeichnen der Maschine wird vom Molybdänaluminium mit 38 Chrom gemacht, das dann nitrided. Es erhöht groß seine Härte und ist für Abnutzung weniger anfällig. Es kann den Druck der Maschine in der Balance halten und nicht leicht ändern.
5. Die Lager der Maschine werden von Wafangdian-Lagern hergestellt.
6. Die Maschine nimmt ein zentralisiertes Brennstoffaufnahmeschmiersystem an, das die Glattheit des Ölkreislaufs besser sicherstellen kann. Machen Sie die Wartung und die Brennstoffaufnahme von der bequemeren Maschine.
7. Der Pleuelstangewellenärmel der Maschine wird vom reinen kupfernen Ärmel hergestellt. Stellen Sie die Maschine genauer her.
Der Schlüssel und die Hauptkomponenten der oben genannten Maschinen werden nicht separat erklärt.
Strukturelle hauptsächlicheigenschaften:
Lager 1.Sliding sind mnade des Legierungsfassbinders der hohen Qualität, Effekt der Antifriktions- und Erschütterungsverringerung so zu erhalten.
2. ist Schwungrad mit großem Moment der Kraft und des großen Drucks.
3. hochfestes wegen des einteiligen Castings durch die Anwendung höchst--rankingmaterial für rmachine Körper.
4. ist elektromagnetische Kupplung der einzelnen Platte das empfindliche zuverlässige aind.
5. Mit Funktionen von einzelnem, ist coontinuous und öffnende dwelll Operation, Haltstrecke adjuustable.
6. wird der Schaltpunkt angemessen vereinbart und bewegt-bedlcan sich geöffnet zu sein auf sein Optimum.
7. zuverlässiges Sicherheit protectioon System.
| Modell |
Max.Rule-Bereich |
Arbeitsgeschwindigkeit |
Max.Rule-Länge |
Leistungsstärke |
Gewicht |
Gesamt-Deminsion |
| HJ-1200 |
1200*830mm |
20+-2 (Anschläge/Minute) |
<32m>
| 5.5KW |
4500kg |
2050*2150*1900mm |
| HJ-1100 |
1100*800mm |
20+-2 (Anschläge/Minute) |
<30m>
| 4KW |
4200kg |
2000*1950*1700mm |
| HJ-1040 |
1040*720mm |
22+-2 (Anschläge/Minute) |
<28m>
| 4KW |
3200kg |
1850*1800*1700mm |
