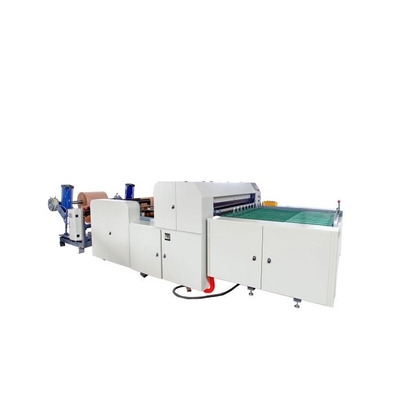

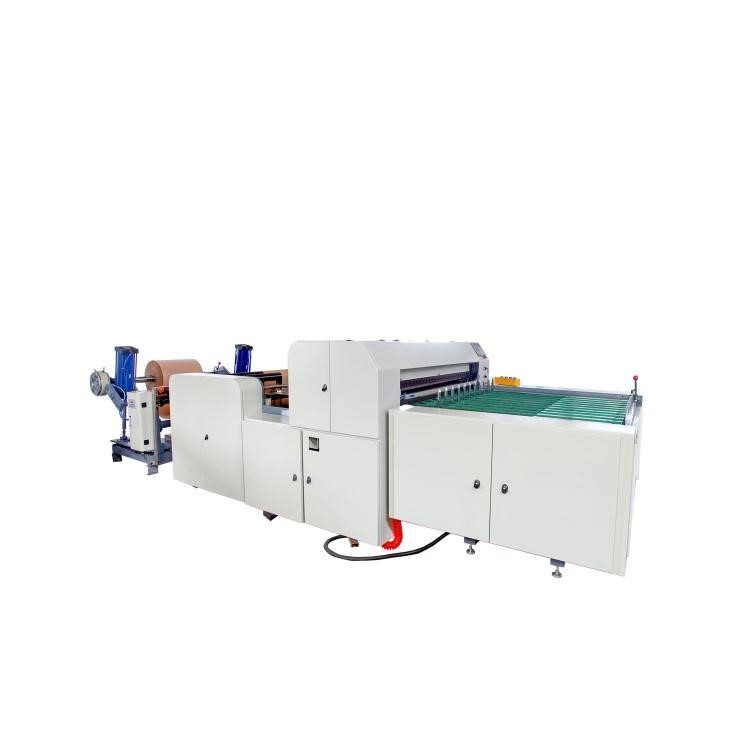

Hochpräzisionsquer- und Längsschneidemaschine des Computers HJ-800
Leistung und Eigenschaften:
Diese Maschine ist für verschiedene Papiersorten und Aluminiumfolie passend. Diese Maschine nimmt Servomotorsteuerung für Ausschnitt der örtlich festgelegten Länge an. Das Kraftübertragungssystem nimmt zentralisierte Steuerung wie pneumatische und photoelektrische Sensoren an. Diese Maschine integriert Licht, Strom und Gas, mit einfacher Operation, schnittfreudige Genauigkeit, mechanische Stabilität, und lärmarm. (Optional für die pneumatische Fütterung) Bewegungsvariable Frequenz-Geschwindigkeitsregelung, automatische Zählung, Warnungsabschaltung. Es ist z.Z. eine ideale Ausrüstung für hochwertigen umfangreichen Blattausschnitt in China
Eigenschaften:
1. Wirtsvariablen-Frequenzgeschwindigkeitsregelung, Panasonic PLC-Touch Screen Kontrollsystem, automatische Zählung, automatische Längeneinstellung, Warnungsabschaltung
2. Der Rahmen nimmt eine 16mm Stahlplattenstruktur an, nimmt der Querausschnittblattsitz eine schwere geworfene Struktur an, und die Führerrolle nimmt Aluminiumlegierungs-Führerrolle der Behandlung der dynamischen Balance an
3. Der Antrieb, der Zugkraft in Position bringt, nimmt Servosystem-Antriebsachsensteuerung an, und die Fütterungszugkraftmethode ist Motorantriebskettenrad-Antriebszugkraft
4. Diese Maschine ist eine ideale umfangreiche Quer- und Längsschnittausrüstung des Plattenmaterials mit hoher Genauigkeit, schneller Geschwindigkeit und glatter materieller Sammlung
1, technische hauptsächlichparameter:
| Modell |
HJ-800 |
| Maximale Schnitthöhe |
800mm |
| Schneidlänge |
20-600mm |
| Schnittgeschwindigkeit |
5-150times/min |
| Horizontale und vertikale Genauigkeit |
±0.2mm
|
| Gesamtleistung der Stromversorgung |
6.5kw |
| Maschinengewicht |
2000kg |
| Außenmaße (L × W × H) |
L4500*W2000*H1400 |
2, Maschinenkonfiguration:
Wirtsteil
(5) nimmt das Gestell 16 # hochwertige Stahlplattenstruktur an
1) Zugkraftgerät:
(1) strukturelle Art: passive Kompressionsart der aktiven Zugkraft
(2) nimmt die Zugkraftbasis eine werfende Struktur an (1 eingestellt)
(3) nimmt die Zugkraftrolle Gummirollen an (Spezifikation: 4 Stücke) φ fünfundachzig × 850mm)
(4) nimmt die Kompressionsmethode Zylindersteuerung an
(5) nimmt die Getriebeführerrolle Aluminiumführerrollen an (Spezifikation: 3 Stücke) φ fünfundsiebzig × 850mm)
(6) kann die Getriebeführerrolle für Anpassung auf und ab gespannt werden
(7) nimmt der Motor einen asynchronen variablen Frequenzdreiphasigmotor von 1.5KW an (1 eingestellt)
(8) nimmt der Frequenzumsetzer 1.5kw Geetek an (1 Einheit)
(9) wird die Fütterung durch ein Förderband gesteuert
(10) wird das gesamte Schaltgetriebe intelligent durch Verschiebungs-Sensoren gesteuert.
2) Schaltgetriebe:
1. Nehmen Sie aktiv die Servosteuerung an, die Methode in Position bringt
2. Servomotor 3kw Inviton, Fahrer (1 stellte) ein
3. Das gesamte industrielle Kontrollsystem nimmt ein digitales industrielles Kontrollsystem an, das Methode fährt: die Hauptmotorantriebe die aktive Rollenpositionierung
4. Das Getriebe nimmt synchronen Gurt und synchronen Radgetriebemechanismus an
5. Die Fütterungsrolle nimmt eine obere und unterere glatte Gummirollenstruktur an.
3) Schneidvorrichtung:
(1) Schnittmethode: senken Sie das reparierte Messer, aktiven Ausschnitt des oberen Messers
(2) nimmt cutterbed eine geworfene schwere Struktur an:
(3) lineare Führungsschiene (2 Paare)
(4) Ölbehälter (2 Stücke)
Schmieröl kann aufbereitet werden
(5) werden die oberen und untereren Messer von importierten ausgeglichenen Stahlmessern (2 Paare) mit Streifenmessern hergestellt
(6) Werkzeug (Spezifikation starkes × breite × Länge: 15 × achtzig × 850mm)
(7) wird das runde Messer des Längsschnitts vom hochwertigen Stahl hergestellt (2 Paare)
(8) Operationsmethode: Justieren Sie manuell die Werkzeugposition
(9) Hauptgetriebemodus: Das Hauptbewegungsgetriebe wird mit einem Getriebe zusammengebracht, um die Exzenterradverknüpfung zu fahren, und die Pleuelstange tauscht aus, um das Schneidwerkzeug zu bewegen
(10) nimmt der Hauptmotor einen variablen Frequenzgeschwindigkeitsregelungsmotor in Shanghai an (1.5kw)
(11) nimmt der Frequenzumsetzer Geetek an (Einheit 1.5kw 1)
(12) nimmt das Getriebe einen synchronen Radgetriebemechanismus an
(13) Exzenterrad (2 Sätze)
(14) Pleuelstange (2 Stücke)

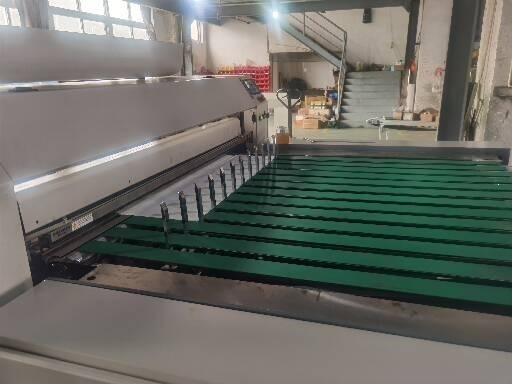

Die materielle empfangende Plattform nimmt den automatischen Vorschub von Förderbändern an;
(1) wird die Anzahl von fertigen Blättern durch Panasonic PLC gesteuert, und die gesetzte Anzahl von Blättern wird automatisch zum sortierenden Bereich geschickt. Die Maschine läuft automatisch normalerweise und macht sie einfach zu benützen und arbeitssparend

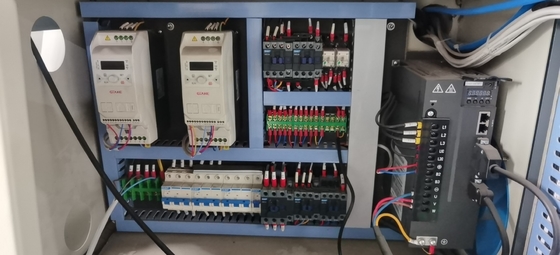

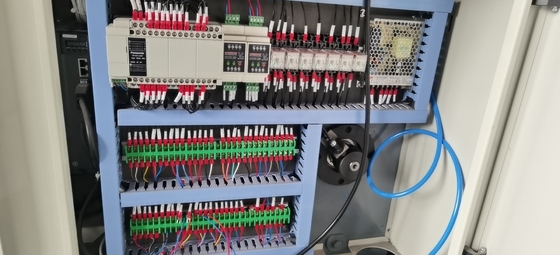

3. Elektrisches Steuerteil: (Steuerung und Wirt parallel angeschlossen) nimmt die gesamte Maschine industrielles Kontrollsystem Panasonic PLC an, und der Touch Screen wird durch Taiwan Weilun gesteuert
(1) kann das Kontrollsystem dieser Maschine in Wirtssteuerung ungefähr unterteilt werden.
(2) Wirtssteuerung: einschließlich Hauptmotorsteuerung, Zugkraftsteuer-, Fütterungssteuerung und Nutzungskontrolle.
(3) ausgerüstet mit einem elektronischen Meterzähler für die Zählung; Warnungsabschaltung; Automatische örtlich festgelegte Länge, zeigen herein und unterstreichen Funktionen.
(4) werden die oben elektrischen Komponenten von Chint vorgewählt; Schalter vorgewählt von Schneider-Marke
4. Unterstützungsanlagen: (Benutzer verantwortlich)
(1) elektrische Quelle: 4er-adrig Luftdreiphasigschalter: Spannung 380V/50Hz

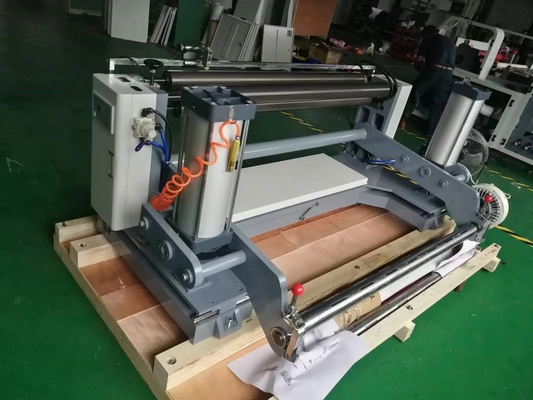

Materielles Entladungsgestellgerät;
Unter Verwendung eines Wellenentladungsgestells
Zylinder; 160 * 300 2 Stücke
Führungsschiene; 2 Sätze für jedes von 20 * 280-20 * 420
Korrektur; Annahme eines Satzes der simulierten Abweichungskorrektur
Magnetteilchen; 10 Kilogramm, 1-teilig
Verteilerkasten; Der Frequenzumsetzer nimmt zwei Sätze Geely-Technologie 1.5kw an
Der Servofahrer nimmt Shenzhen Yingweiteng 3kw 1 eingestellt an
Chint wird als Schwachstromapparat verwendet und Omron wird als Relais verwendet
PLC nimmt Panasonic von Japan an
Schaltnetzteil nimmt Taiwan Mingwei an
Materielle Entladevorrichtung; Ein Satz der Selbstkorrektur, eine photoelektrische Korrektur
Servobremse 10 Kilogramm, 1 Einheit
Zylinder 160 * Stücke 300=2
Aufblasbares Modell der Welle 800, 3 Zoll, 1-teilig
Materielle empfangende Plattform; Die automatische Zählung und die Fütterung, Materialien werden zum sortierenden Bereich durch Förderbänder geschickt.
| Name |
Quantität |
Anmerkungen |
| 10-12 Gabelschlüssel |
1 Satz |
|
| Schlüssel des offenen Endes |
1 Satz |
|
| Stück des Öls gun1 |
1-teilig |
|
| Hexenschlüssel |
1 Satz |
|
| Gekerbter Schraubenzieher |
1 Satz |
|
| Querschraubenzieher |
1 Satz |
|
| Doppelter vorangegangener Schlüssel |
1 Satz |
zwölf × vierzehn Spezifikationen |
| Doppelter vorangegangener Schlüssel |
1 Satz |
vierzehn × vierzehn Spezifikationen |
| Doppelter vorangegangener Schlüssel |
1 Satz |
zweiundzwanzig × twenty-four Spezifikationen |
| Horizontale Auflage des Gestells |
6 |
|
| Benutzerhandbuch |
1 Buch |
|
| Kreisblatt |
6 Stücke |
|
