1. Materielle Art: Rolle wie Materialien wie selbstklebendes, Papier, Vliesstoff, Druckzusammensetzung, usw.;
2. Materielle Stärke; 30-450g (Papier)
3. Maximale Breite von Rohstoffen: 1100mm
4. Rollenoberflächenbreite: 1150mm
5. Schnitthöhe: 15-1150mm
6. Wirbelnder Rohrkern: 3" Papierrohr; unter Verwendung 2 Duluo-Gasexpansionswellen
7. Maximaler Durchmesser der Wicklung: 1000mm
8. Höchstgeschwindigkeit: 620 Meter/Minute
9. Schnittgeschwindigkeit: 10-620 Meter/Minute
10. Gesamtleistungsspg.versorgungsteil: 18KW
11. Gesamtgewicht: ungefähr 3800KG
12. Außenmaße: 3600 in der Länge, 2350 in der Breite und 1950mm in der Höhe
| Teil-Name |
Spezifikation und Modell |
Quantität |
Marke |
| 45 # Stahlrahmen |
Wand-Nettostärke 40mm |
1 Paar |
Chrome-Überzug |
| 3 Zoll aufblasbare Welle |
Überzug Luo |
2 Stücke |
|
| Hauptzugkraftrollenstahlstangenüberzug |
φ 120 * 1150mm |
1-teilig |
|
| Hauptzugkraftgummirollenpolyurethan |
φ 120 * 1150mm |
1-teilig |
|
| Harte Tonerdeführerrolle |
Φ 90 * 1150mm |
10 Stücke |
|
| Wickelndes Servo |
5.5KW |
2 Sätze |
Schönheits-Abteilung |
| Zugkraftservo |
5.5KW |
1 Satz |
Schönheits-Abteilung |
| Antrieb |
5.5KW |
3 Einheiten |
Shenzhen Hongyuan |
| Überschüssiger Schlagrandfan |
1.5KW |
1 Einheit |
Wuxi |
| Lager |
|
1 Reihe |
HRB |
| Pneumatische Komponenten |
|
1 Reihe |
|
| Das runde Messer nimmt Heizungsfunktion an |
|
1 Satz |
|
| Programmierbarer Prüfer Meister-PLC |
TPC1061Ti |
1-teilig |
Siemens |
| Touch Screen 10 Zoll wahre Farb von |
TPC1061Ti |
1-teilig |
Peking Kunlun Tongshi |
| Näherungsschalter |
|
1-teilig |
Japan OMRON |
| Niederspannungsapparat |
|
1-teilig |
Schneider |
| Zugeschaltete Modus-Stromversorgung |
S100-24 |
1-teilig |
Taiwan Mingwei |
3, Funktionsbeschreibung jedes Teils:
(1). Zugkraft-Abteilung:
1. Die Zugkraftrolle angetrieben durch einen Servomotor 5.5KW.
(2). Regenerationseinrichtung des überschüssigen Randes:
Benutzen Sie einen Fan, um den Abfall und die Abfälle heraus durchzubrennen, und der Kunde rüstet einen Maschenkasten für Sammlung aus.
(3). Aufwickelvorrichtung: (die Endproduktentleerung wird mechanisch abgeschlossen)
1. Das geschnittene Material ist unabhängig Wunde unter Verwendung der oberen und untereren Äxte, und das aufschlitzende Messer benutzt ein Rundmesser für das Aufschlitzen (8 Paare)
2. Die oberen und untereren wickelnden Wellen haben je einen Servomotor 5.5KW mit pneumatischer Expansionswelle. Die wickelnde Spannung wird automatisch durch Siemens PLC gesteuert, der auf dem gegenwärtigen Spulendurchmesser basiert und garantiert, dass die fertigen Materialien ordentlich sind, wenn mehrfache Schlitze geschnitten werden. Alle Spulenstirnflächen sind flach, und die Flachheit der Diskettenoberfläche wird frei von der pneumatischen Presswalze und von der Selbstgewichtspresswalze für den Schnitt vorgewählt. Die Enge der inneren und äußeren Schichten der fertigen Spule ist kontrollierbar, die eine gewundene wickelnde Methode ist. Während der wickelnde Durchmesser fortfährt sich zu erhöhen, Steuerung der PLC die Geschwindigkeit des wickelnden Servomotors, um sich zu verringern.
5. Entladevorrichtung
Annahme einer shaftless hydraulischen automatischen Fütterungsstruktur
(1) ein Paar Entladungsfahrgestelle
(2) 1 Satz des analogen Korrekturmotors
(3) Modell der Führungsschiene 35 8 Stücke
(4) wird ein Paar hochwertiger Stahl für den starken Erinnerungstorbogen 40 benutzt
(5) 1 Paar anhebende Schwingarme
(6) Zylinder 4 Paare
(7) 1 Paar nicht Achsenspitzenkegel
(8) Druckluftbremsanlage 1 Paar
Elektrogeräte nehmen an
Chint-Gruppe wird für Schwachstromelektrogeräte benutzt, wird Snyder für Knopfschalter verwendet, wird Siemens für PLC benutzt, und das Betriebssystem der ganzen Maschine wird gesteuert
4, Maschinen-Teil-Standort

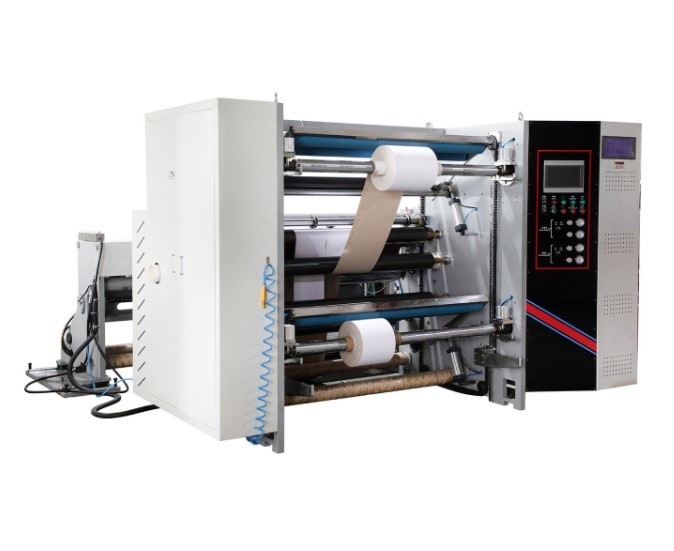

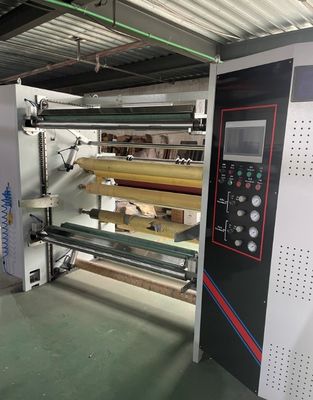

Gesamterscheinung

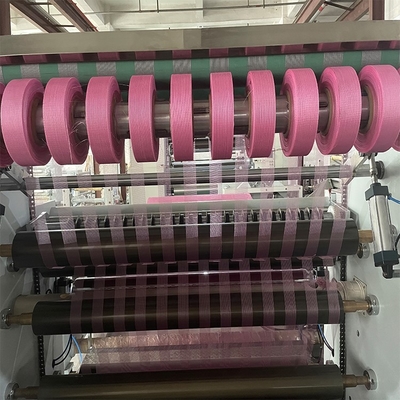

Oberer und untererer Mittelwickelndurchmesser 1000mm

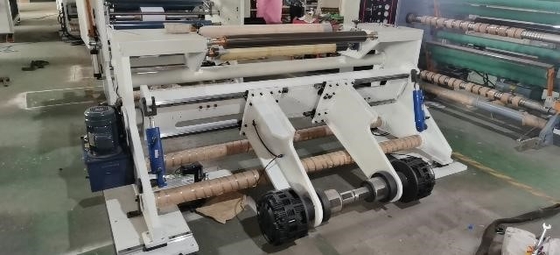

Hydraulisches shaftless automatisches Anheben, arbeitssparende materielle Platzierung und einfache Operation
Sensoren der hohen Qualität richten das Gewebe aus und machen das Material flach

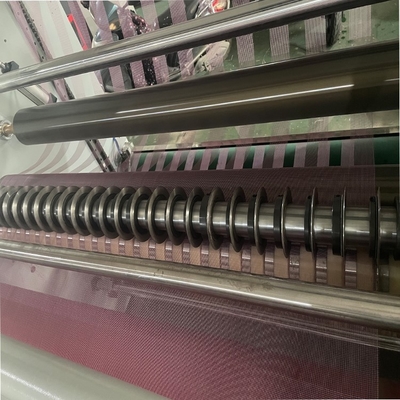

Rundmessergerät oder Luftmessergerät, optional
Spannungskontrollfunktion

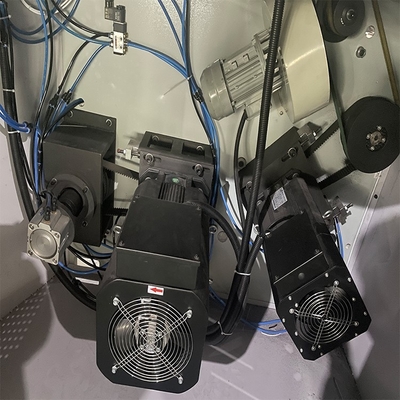

Servobewegungsgerätfunktion

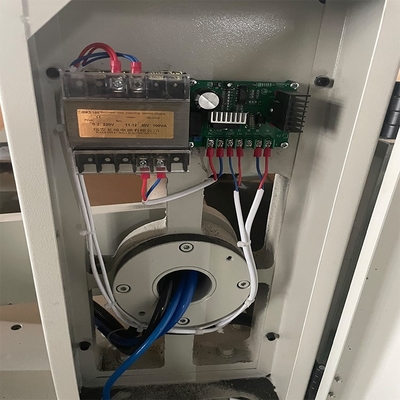

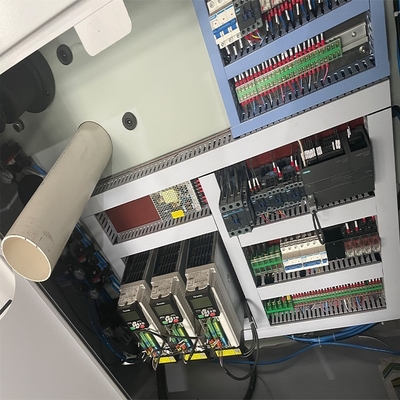

Verbundener Hauptverteilerkasten

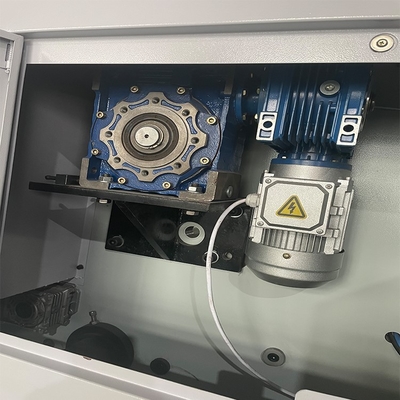

Entleerung unter Verwendung eines Reduzierers

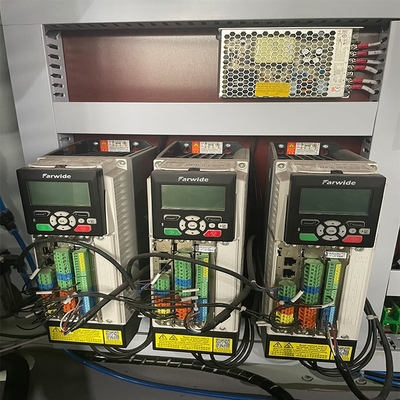

驱动器采用宏远

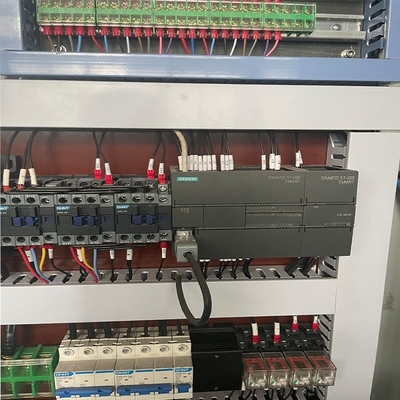

PLC nimmt Siemens aus Deutschland an
Automatische Meterzählung, Warnungsparken, Steuerung und andere Funktionen

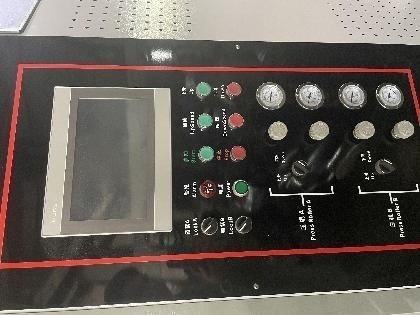

10-Zoll-Touch Screen, Kunlun schloss Zustand an
