Produktdetails:
|
| Materielle Art: | HAUSTIER、 BOPP、 BOF-、 PET、 OPP rollte Material | Materielle Stärke: | 0.012-0.5mm (Membran) |
|---|---|---|---|
| Maximale Breite von Rohstoffen: | 1400mm | Rollenoberflächenbreite: | 1150mm |
| Schnitthöhe: | 10-1100mm | Spulenrohrkern: | Papierrohr 3 |
| Maximaler Durchmesser der Wicklung: | 600mm | Höchstgeschwindigkeit: | 300 Meter/Minute |
| Aufschlitzen von Geschwindigkeit: | 10-300 Meter/Minute | Gesamtleistung der Stromversorgung: | 12.5Kw |
| Gesamtgewicht: | 4200kg | Gesamtausmasse: | 3200 in der Länge, 2600 in der Breite und 1500mm in der Höhe |
| Hervorheben: | HJ-1100A-III,das Rewinder-Maschine aufschlitzt,Aufschlitzen von Rewinder-Maschine 1100mm |
||

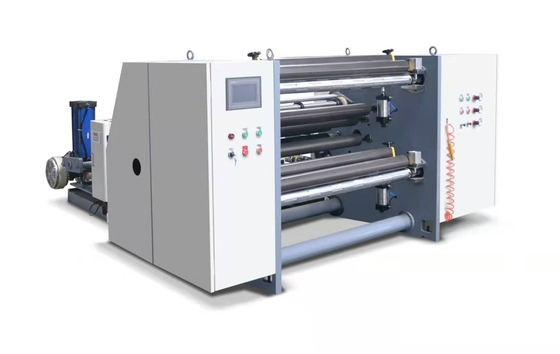

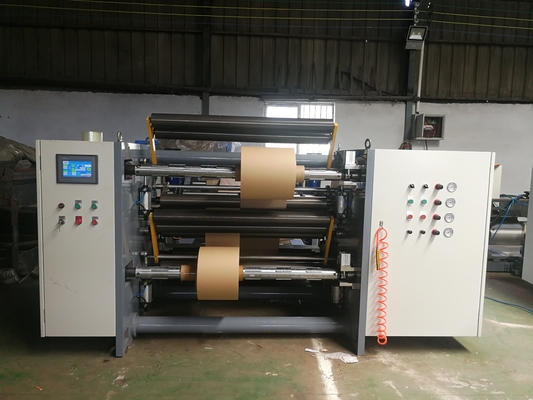

HJ-1100A-III drei Servovollautomatische Spannungstrennsäge
1, Parameterindikatoren:
1. Materielle Art: HAUSTIER, BOPP, BOF, PET, OPP und andere gerollte Materialien;
2. Materielle Stärke: 0.012-0.5mm (Film); 30-450g (Papier)
3. Maximaler Durchmesser von Rohstoffen: 1400mm
4. Rohstoffrohrkern: 3" Papierrohr
5. Maximale Breite von Rohstoffen: 1100mm
6. Rollenoberflächenbreite: 1150mm
7. Schnitthöhe: 10-1100mm
8. Wirbelnder Rohrkern: 3" Papierrohr;
9. Maximaler Durchmesser der Wicklung: 600mm
10. Gesamtabweichungskorrekturanschlag: 150mm
11. Höchstgeschwindigkeit: 300 Meter/Minute
12. Schnittgeschwindigkeit: 10-300 Meter/Minute
13. Gesamtleistungsspg.versorgungsteil: 12.5KW
14. Gesamtgewicht: ungefähr 4200KG
15. Außenmaße: 3200 lang, 2600 breit und 1500mm hoch
| Teil-Name | Spezifikation und Modell | Quantität | Marke |
| 45 # Stahlrahmen | Wand-Nettostärke 40mm | 1 Paar | |
| 3 Zoll aufblasbare Welle | 2 Stücke | ||
| Hauptzugkraftstange | φ 120 * 1150mm | 1-teilig | |
| Hauptzugkraftgummirollenpolyurethan | φ 120 * 1150mm | 1-teilig | |
| Harte Tonerdeführerrolle | Φ 75 * 1150mm | 13 Stücke | |
| Wickelndes Servo | 3.7KW | 2 Sätze | Schönheits-Abteilung |
| Zugkraftservo | 3.7KW | 1 Satz | Schönheits-Abteilung |
| Magnetische Pulverbremse wird für das Abwickeln benutzt | 20KG | 1 Einheit | |
| Überschüssiger Schlagrandfan | 1.1KW | 1 Einheit | Wuxi |
| Lager | 1 Reihe | HRB | |
| Pneumatische Komponenten | 1 Reihe | ||
| drvie | 3.7KW | 3 Einheiten | Shenzhen Hongyuan |
| Ultraschallkorrektur der Abweichung | 1 Satz | Schläger | |
| Programmierbarer Prüfer Meister-PLC | CPU224XP | 1-teilig | Siemens |
3, Funktionsbeschreibung jedes Teils:
1. Zugkraft-Abteilung:
1. Die Zugkraftrolle angetrieben durch einen Servomotor 3.7KW.
2. Regenerationseinrichtung des überschüssigen Randes:
Benutzen Sie einen Fan, um den Abfall und die Abfälle heraus durchzubrennen, und der Kunde rüstet einen Maschenkasten für Sammlung aus.
3. Aufwickelvorrichtung: (Das linke oder rechte Ende des Endprodukts wird vom Kunden bestimmt, wenn ein Auftrag vergeben wird)
1. Das geschnittene Material ist unabhängig Wunde unter Verwendung der oberen und untereren Äxte, und das aufschlitzende Messer benutzt ein gerades Messer für das Aufschlitzen (6 Paare)

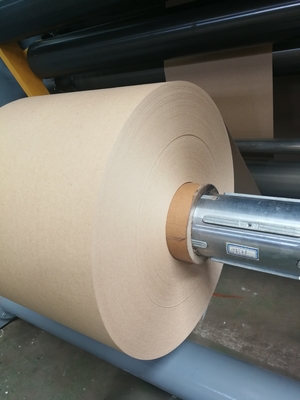

2. Die oberen und untereren wickelnden Wellen haben je einen Servomotor 3.7KW mit pneumatischer Expansionswelle. Die wickelnde Spannung wird automatisch durch Siemens PLC gesteuert, der auf dem gegenwärtigen Spulendurchmesser basiert und garantiert, dass das fertige Material ordentlich ist, wenn mehrfache Schlitze geschnitten werden. Alle Spulenstirnflächen sind flach, und die Flachheit der Diskettenoberfläche wird frei von der pneumatischen Presswalze und von der Selbstgewichtspresswalze für den Schnitt vorgewählt. Die Enge der inneren und äußeren Schichten der fertigen Spule ist kontrollierbar, die eine gewundene wickelnde Methode ist. Während der wickelnde Durchmesser fortfährt sich zu erhöhen, Steuerung Siemens PLC die Geschwindigkeit des wickelnden Servomotors, um sich zu verringern.
5. Entladevorrichtung
Annahme einer verbundenen shaftless hydraulischen automatischen Fütterungsstruktur
(1) 1 Satz des analogen Korrekturmotors
(2) Modell der Führungsschiene 25 4 Stücke
(3) wird ein Paar hochwertiger Stahl für den starken Erinnerungstorbogen 40 benutzt
(4) 1 Paar anhebende Schwingarme
(5) Zylinder 140X63 1 Paar
(6) nimmt die Entladungsbremse ein Paar Druckluftbremsanlagen an
Elektrogeräte nehmen an
Chint-Gruppe wird für Schwachstromelektrogeräte benutzt, wird Snyder für Knopfschalter verwendet, wird Siemens für PLC benutzt, und das Betriebssystem der ganzen Maschine wird gesteuert
Kontrollabschnitt PLC nimmt Siemens an, welches die Elektrogeräte Chint annehmen

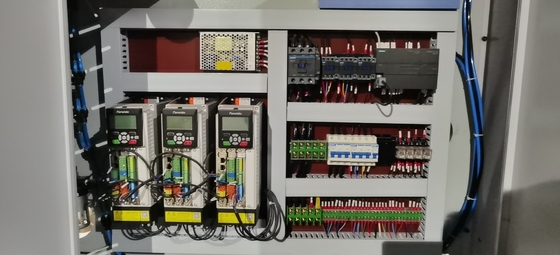

Antriebssteuerung unter Verwendung drei Antriebe Shenzhens Hongyuan
Verteilerkastenabschnitt
Korrektursystem
Simulierte Korrektur unter Verwendung der Schläger
Operationsabschnitt

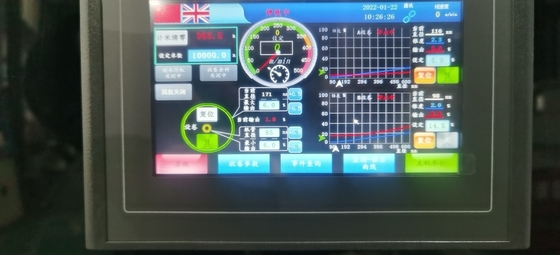

Der Touch Screen nimmt Kunlun anschloss einen 7-Zoll-Modus an
Der Schalter nimmt Snyder an
Die Luftdruckregulation wird durch ein Regelventil der Präzision gesteuert
5.
Lieferungszyklus: innerhalb 35 Werktage.
