Automatische Spannung, die nicht Rewinder-Maschine für selbstklebende Gewebes-Rollentrennsäge aufschlitzt

1, Parameterindikatoren:

1. Materielle Art: Rolle wie Materialien wie selbstklebendes, Papier, Vliesstoff, Druckzusammensetzung, usw.;

2. Materielle Stärke; 30-450g (Papier)

3. Maximale Breite von Rohstoffen: 1300mm

4. Rollenoberflächenbreite: 1350mm

5. Schnitthöhe: 15-1300mm

6. Wirbelnder Rohrkern: 3" Papierrohr; unter Verwendung 2 Duluo-Gasexpansionswellen

7. Maximaler Durchmesser der Wicklung: 1000mm

8. Höchstgeschwindigkeit: 600 Meter/Minute

9. Schnittgeschwindigkeit: 10-600 Meter/Minute

10. Gesamtleistungsspg.versorgungsteil: 25KW

11. Gesamtgewicht: ungefähr 5400KG

12. Außenmaße: 3600 in der Länge, 2650 in der Breite und 1950mm in der Höhe

3, Funktionsbeschreibung jedes Teils:

1. Zugkraft-Abteilung:

1. Die Zugkraftrolle angetrieben durch einen Servomotor 7.5KW.

2. Regenerationseinrichtung des überschüssigen Randes:

Benutzen Sie einen Fan, um den Abfall und die Abfälle heraus durchzubrennen, und der Kunde rüstet einen Maschenkasten für Sammlung aus.

III. Aufwickelvorrichtung: (die Endproduktentleerung wird mechanisch abgeschlossen)

1. Das geschnittene Material ist unabhängig Wunde unter Verwendung der oberen und untereren Äxte, und das aufschlitzende Messer benutzt ein Rundmesser für das Aufschlitzen (8 Paare)

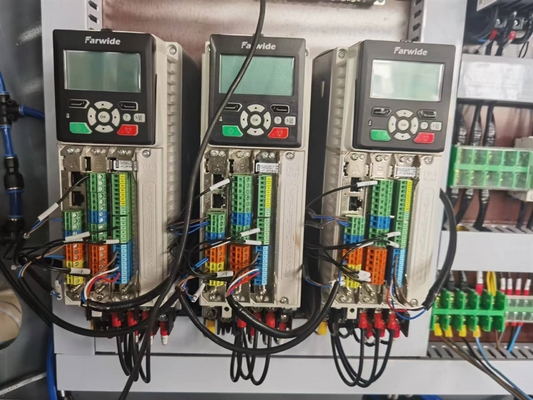

2. Die oberen und untereren wickelnden Wellen haben je einen Servomotor 7.5KW mit pneumatischer Expansionswelle. Die wickelnde Spannung wird automatisch durch Siemens PLC gesteuert, der auf dem gegenwärtigen Spulendurchmesser basiert und garantiert, dass das fertige Material ordentlich ist, wenn mehrfache Schlitze geschnitten werden. Alle Spulenstirnflächen sind flach, und die Flachheit der Diskettenoberfläche wird frei von der pneumatischen Presswalze und von der Selbstgewichtspresswalze für den Schnitt vorgewählt. Die Enge der inneren und äußeren Schichten der fertigen Spule ist kontrollierbar, die eine gewundene wickelnde Methode ist. Während der wickelnde Durchmesser fortfährt sich zu erhöhen, Steuerung der PLC die Geschwindigkeit des wickelnden Servomotors, um sich zu verringern.

5. Entladevorrichtung

Annahme einer shaftless hydraulischen automatischen Fütterungsstruktur

(1) ein Paar Entladungsfahrgestelle

(2) 1 Satz des analogen Korrekturmotors

(3) Modell der Führungsschiene 35   8 Stücke

(4) wird ein Paar hochwertiger Stahl für den starken Erinnerungstorbogen 40 benutzt

(5) 1 Paar anhebende Schwingarme

(6) Zylinder 4 Paare

(7) 1 Paar nicht Achsenspitzenkegel

(8) Druckluftbremsanlage 1 Paar

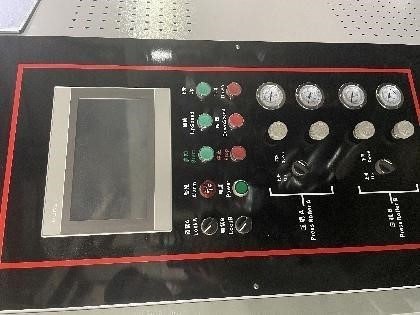

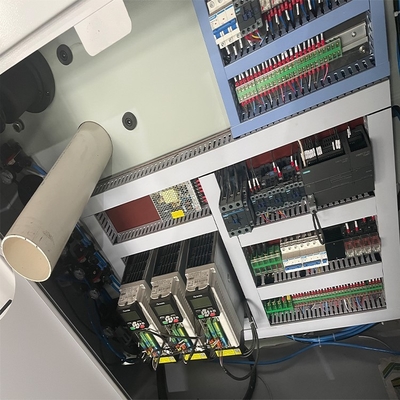

Elektrogeräte nehmen an

Chint-Gruppe wird für Schwachstromelektrogeräte benutzt, wird Snyder für Knopfschalter verwendet, wird Siemens für PLC benutzt, und das Betriebssystem der ganzen Maschine wird gesteuert

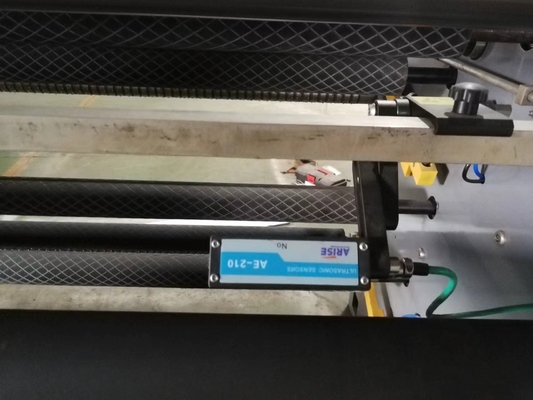

4, Maschinen-Teil-Standort

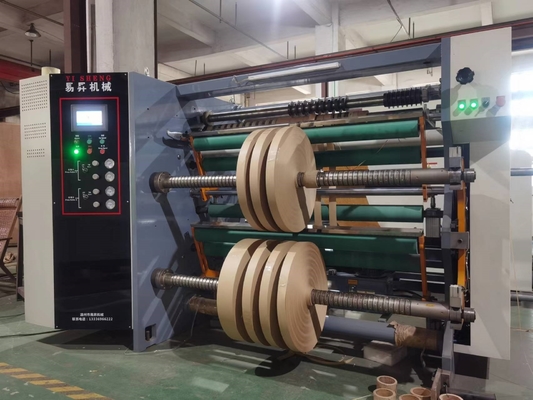

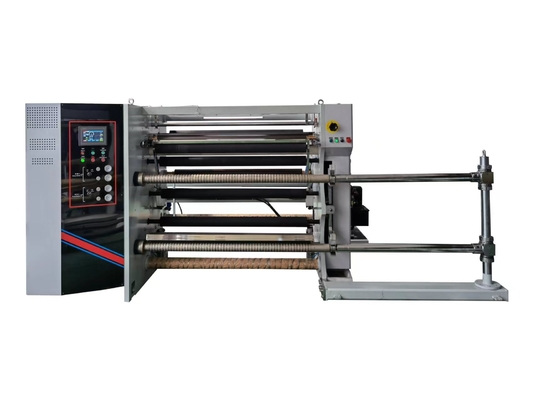

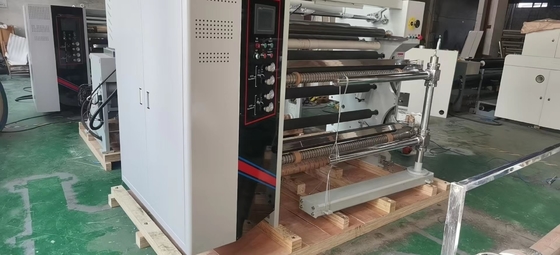

Gesamterscheinung
