Querschneidemaschine-hohe Geschwindigkeit des Computer-HJ-1400 mit Servoaufschlitzendem Ausschnitt der Motorsteuerung 1400mm für Ausschnitt des Papiers a4

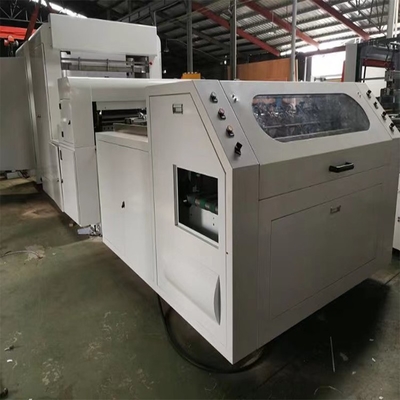

Hochgeschwindigkeitskreuz-Schneidemaschine des Computer-HJ-1400

Querschneidemaschine-hohe Geschwindigkeit des Computer-HJ-1400 mit Servoaufschlitzendem Ausschnitt der Motorsteuerung 1400mm für Ausschnitt des Papiers a4

Leistung und Eigenschaften:

Diese Maschine ist für den Schnitt von großen Trommelverpackungsmaterialien wie verschiedene Papiersorten, selbstklebende, Papierplastikzusammensetzung und Vliesstoffe passend. Diese Maschine nimmt Servomotorsteuerung für Ausschnitt der örtlich festgelegten Länge an. Das Kraftübertragungssystem nimmt zentralisierte Steuerung wie pneumatische und photoelektrische Sensoren an. Diese Maschine integriert Licht, Strom und Gas, mit einfacher Operation, schnittfreudige Genauigkeit, mechanische Stabilität, und lärmarm. (Optional für die pneumatische Fütterung) Bewegungsvariable Frequenz-Geschwindigkeitsregelung, automatische Zählung, Warnungsabschaltung, Spannungs-Anpassungsfunktion der magnetischen Pulververjüngung automatische. Es ist z.Z. eine ideale Ausrüstung für hochwertigen umfangreichen Spulenausschnitt in China

Eigenschaften:

1. Wirtsvariablen-Frequenzgeschwindigkeitsregelung, Panasonic PLC-Touch Screen Kontrollsystem, automatische Zählung, automatische Längeneinstellung, Warnungsparken, Steuerung und andere Funktionen

2. Der Rahmen nimmt eine 16mm Stahlplattenstruktur an, nimmt der Querausschnittblattsitz eine schwere geworfene Struktur an, und die Führerrolle nimmt Aluminiumlegierungs-Führerrolle der Behandlung der dynamischen Balance an

3. Der Antrieb, der Zugkraft in Position bringt, nimmt eine Servosystem-Antriebsachsenstruktur an, und die Fütterungszugkraftmethode ist Motorantriebskettenrad-Antriebszugkraft Gummiwelle

4. Diese Maschine ist eine ideale on-line-Querschneidvorrichtung mit hoher Genauigkeit und schneller Geschwindigkeit

1, technische hauptsächlichparameter:

2. Wirtsteil

(5) nimmt das Gestell 16 # hochwertige Stahlplattenstruktur an

1) Zugkraftgerät:

(1) strukturelle Art: passive Kompressionsart der aktiven Zugkraft

(2) nimmt die Zugkraftbasis eine werfende Struktur an (1 eingestellt)

(3) nimmt die Zugkraftrolle Gummirollen an (Spezifikation: 6 Stücke) φ fünfundachzig × 1150mm)

(4) nimmt die Kompressionsmethode Zylindersteuerung an

(5) nimmt die Getriebeführerrolle Aluminiumführerrollen an (Spezifikation: 12 Stücke) φ fünfundsiebzig × 1150mm)

(6) kann die Getriebeführerrolle für Anpassung auf und ab gespannt werden

(7) nimmt der Motor einen asynchronen variablen Frequenzdreiphasigmotor von 1.5KW an (Shanghai Dedong) (1 eingestellt)

(8) nimmt der Frequenzumsetzer Geetyco 1.5kw an (1 Einheit)

(9) nimmt die Fütterung einen Mechanismus des sich hin- und herbewegenden Armes für materielle Lagerung und Pufferbetrieb an.

(10) nimmt das Schwimmen auf und ab Spannung pneumatische Zugkraftmethode an

(11) sich hin- und herbewegende Führerrolle: Aluminiumführerrolle (Spezifikation: 12 Stücke) φ fünfundsiebzig × 1150mm)

(12) wird das gesamte Schaltgetriebe intelligent durch Verschiebungs-Sensoren gesteuert.

2) Schaltgetriebe:

1. Nehmen Sie aktiv die Servosteuerung an, die Methode in Position bringt

Servomotor 4.4kw Inviton, Fahrer (1 stellte) ein

3. Das gesamte industrielle Kontrollsystem nimmt ein digitales industrielles Kontrollsystem an, das Methode fährt: die Hauptmotorantriebe die aktive Rollenpositionierung

4. Das Getriebe nimmt synchronen Gurt und synchronen Radgetriebemechanismus an

5. Die Fütterungsrolle nimmt eine glatte Gummirollenstruktur an

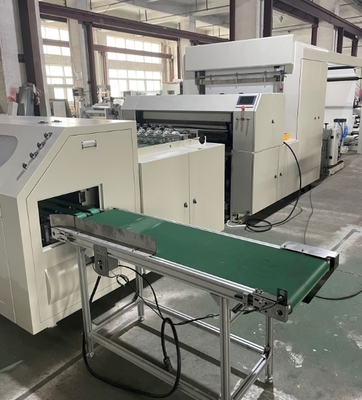

6. Benutzen Sie Förderbänder, um zum sortierenden Bereich zu transportieren

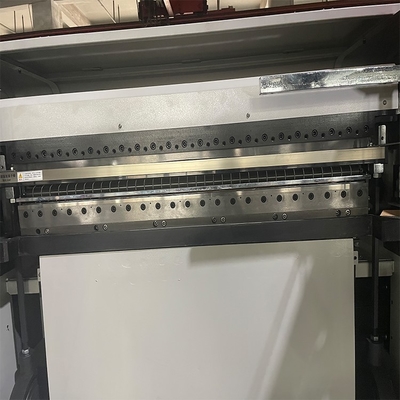

3) Schneidvorrichtung:

(1) Schnittmethode: senken Sie das reparierte Messer, aktiven Ausschnitt des oberen Messers

(2) nimmt cutterbed eine geworfene schwere Struktur an:

(3) lineare Führungsschiene (2 Paare)

(4) Ölbehälter (2 Stücke)

(5) kann Schmieröl aufbereitet werden

(6) werden die oberen und untereren runden Messer von importierten ausgeglichenen Stahlschneidwerkzeugen hergestellt (6 Paare)

(7) Werkzeug (Spezifikation starkes × breite × Länge: 15 × achtzig × 1150mm (Shanghai-Joint Venture) (2 Paare)

(8) Betriebsart: Justieren Sie manuell die Werkzeugposition willkürlich

(9) Hauptgetriebemodus: Das Hauptbewegungsgetriebe wird mit einem Getriebe zusammengebracht, um die Exzenterradverknüpfung zu fahren, und die Pleuelstange tauscht aus, um das Schneidwerkzeug zu bewegen

(10) nimmt der Hauptmotor einen variablen Frequenzgeschwindigkeitsregelungsmotor in Shanghai an (1.5kw)

(11) nimmt der Frequenzumsetzer Geetyco an (Einheit 1.5kw 1)

(12) nimmt das Getriebe einen synchronen Radgetriebemechanismus an

(13) Exzenterrad (2 Sätze)

(14) Pleuelstange (2 Stücke)

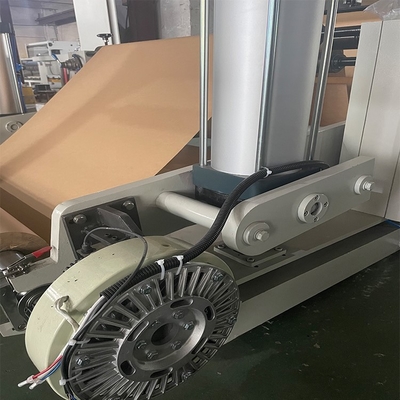

(15) materielle Entladevorrichtung; Pneumatische Fütterung mit Wellenentladungsgestell, Standardkonfiguration; 1 Satz von 1100 pneumatischer Expansionswelle, 2 Zylinder 160 * 300, 1 Satz von 10 Kilogramm des magnetischen Pulvers, 1 Satz des Abweichungskorrektursystems, auf 1 Satz belaufend

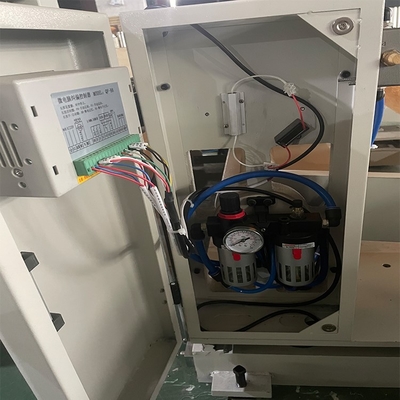

3. Elektrisches Steuerteil: (Steuerung und Wirt parallel angeschlossen) nimmt die gesamte Maschine industrielles Kontrollsystem Panasonic PLC an, und der Touch Screen wird durch Taiwan Weilun gesteuert

(1) wird das Kontrollsystem dieser Maschine ungefähr durch den Wirt gesteuert.

(2) Wirtssteuerung: einschließlich Hauptmotorsteuerung, Zugkraftsteuer-, Fütterungssteuerung und Nutzungskontrolle.

(3) sich hin- und herbewegende Steuerung: Mit einem breiten Drehzahlbereich hat sie gute Leistung am Tief und an den hohen Geschwindigkeiten.

(4) ausgerüstet mit einem elektronischen Meterzähler für die Zählung; Warnungsabschaltung; Automatische örtlich festgelegte Länge, zeigen herein und unterstreichen Funktionen.

(5) werden die oben elektrischen Komponenten von Chint vorgewählt; Schalter vorgewählt von Schneider-Marke

4. Unterstützungsanlagen: (Benutzer verantwortlich)

(1) Stromversorgung: 4er-adrig Luftdreiphasigschalter: Spannung 380V/50Hz
