3, Funktionsbeschreibung jedes Teils:
1. Traktionsabteilung:
1. Die Zugrolle wird von einem 7,5-kW-Servomotor angetrieben.
2. Abfallkanten-Recyclinggerät:
Verwenden Sie einen Ventilator, um den Abfall und die Abfallmaterialien auszublasen, und der Kunde stellt für die Sammlung eine Gitterbox bereit.
III.Wickelmechanismus: (Das Entladen des fertigen Produkts erfolgt mechanisch)

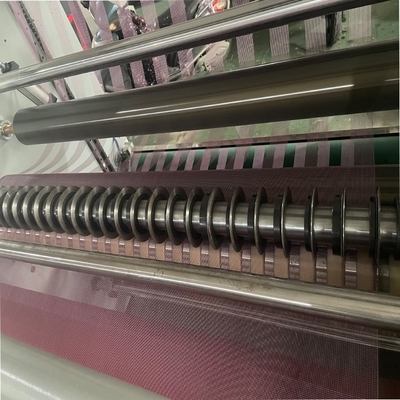

1. Das geschnittene Material wird unabhängig voneinander mit der oberen und unteren Achse aufgewickelt, und das Schlitzmesser verwendet ein Kreismesser zum Schlitzen (8 Paare).

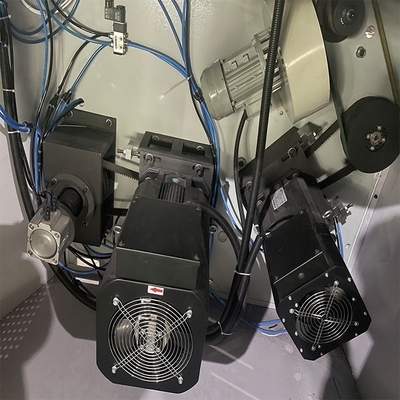

2. Die obere und untere Wickelwelle verfügen jeweils über einen 7,5-kW-Servomotor mit pneumatischer Expansionswelle.Die Wickelspannung wird automatisch von der Siemens-SPS basierend auf dem aktuellen Spulendurchmesser gesteuert und stellt so sicher, dass das fertige Material sauber ist, wenn mehrere Schlitze geschnitten werden.Alle Endflächen der Spule sind flach und die Ebenheit der Scheibenoberfläche wird durch die pneumatische Andruckrolle und die selbstgewichtige Andruckrolle zum Schneiden frei gewählt.Die Dichtheit der inneren und äußeren Schichten der fertigen Spule ist kontrollierbar, was einem Spiralwickelverfahren entspricht.Wenn der Wickeldurchmesser weiter zunimmt, verringert die SPS automatisch die Geschwindigkeit des Wickelservomotors.
5. Entladegerät
Einführung einer wellenlosen hydraulischen automatischen Zuführstruktur
(1) Ein Paar Entladechassis
(2) 1 Satz analoger Korrekturmotor
(3) Führungsschiene 35 Modell 8 Stück
(4) Für den 40 mm dicken Gedenktorbogen wird ein Paar hochwertiger Stahl verwendet
(5) 1 Paar Hubschwingarme
(6) Zylinder 4 Paare
(7) 1 Paar nichtachsige obere Kegel
(8) Druckluftbremse 1 Paar

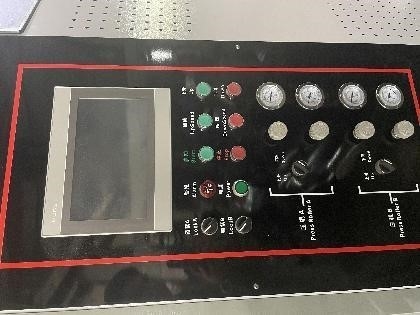

Elektrische Geräte übernehmen
Chint Group wird für Niederspannungs-Elektrogeräte verwendet, Snyder wird für Knopfschalter verwendet, Siemens wird für SPS verwendet und das Betriebssystem der gesamten Maschine wird gesteuert
4, Standort der Maschinenteile
