3, Funktionsbeschreibung jedes Teils:

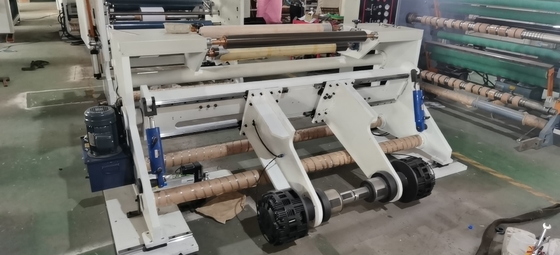

1. Abwickelnabteilung:
1. Das Abwickeln nimmt ein shaftless pneumatisches Fütterungsgestell an, das für Operation der einzelnen Person bequem ist. Eine spezielle aufblasbare Wellenform annehmend, beschädigt es nicht die innere Wand des Rohrkernes.
2. Es gibt drei Modi für die Abwickelnspannung frei schalten: Druck-Sensor-Regelkonstanthaltungsspannungssteuermodus, Konstanthaltungsspannungssteuermodus des Druck-Sensors freier offener Regelkreis- und manuelle Spannung.
3. Der Abwickelndurchmesser wird automatisch durch den Näherungsschalter an der Abwickelnkardanwelle, ohne den Bedarf, Materialstärke einzugeben ermittelt. Der Restabwickelndurchmesser kann eingestellt werden, um automatisch zu verlangsamen und zu stoppen und ihn bequem machen, damit die folgende Spule empfangen werden kann.
4. Ausgerüstet mit einem Mechanismus für die Freigabe manuell justieren und das Festziehen von Rändern, mit einem Einstellbereich ± 10mm.
5. Das automatische Abweichungskorrektursystem korrigiert automatisch den Rand des Filmes oder des Papiers.
II. Zugkraft-Abteilung:
1. Die Zugkraftrolle angetrieben durch einen Servomotor 5.5KW.
III. Regenerationseinrichtung des überschüssigen Randes:
Benutzen Sie einen Fan, um den Abfall und die Abfälle heraus durchzubrennen, und der Kunde rüstet einen Maschenkasten für Sammlung aus.
4. Aufwickelvorrichtung: (Die Entladung des linken oder rechten Endes von Endprodukten wird vom Kunden bestimmt, bei der Einrichtung)
1. Verwenden Sie obere und unterere Äxte, um das geschnittene Material unabhängig zu rollen.
2. Es gibt einen Servomotor 5.5KW mit pneumatischer Expansionswelle für die oberen und untereren wickelnden Wellen. Die wickelnde Spannung wird automatisch durch PLC basierte auf dem gegenwärtigen Spulendurchmesser gesteuert, damit es keinen materiellen Stärkefaktor gibt, wenn mehrfache Schlitze geschnitten werden. Alle Spulenstirnflächen sind flach, und die Flachheit der Diskettenoberfläche wird frei von der pneumatischen Presswalze und von der Selbstgewichtspresswalze für den Schnitt vorgewählt. Die Enge der inneren und äußeren Schichten der fertigen Spule ist kontrollierbar, die eine gewundene wickelnde Methode ist. Während der wickelnde Durchmesser fortfährt sich zu erhöhen, Steuerung der PLC die Geschwindigkeit des wickelnden Servomotors, um sich zu verringern.
6. Das aufschlitzende Messer nimmt ein rundes Messer für das Aufschlitzen (6 Paare), mit einem optionalen Luftmesser an (320 Yuan pro Stück)
