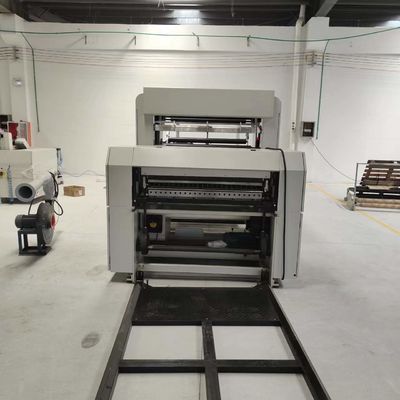

2, Funktionsbeschreibung jedes Teils:

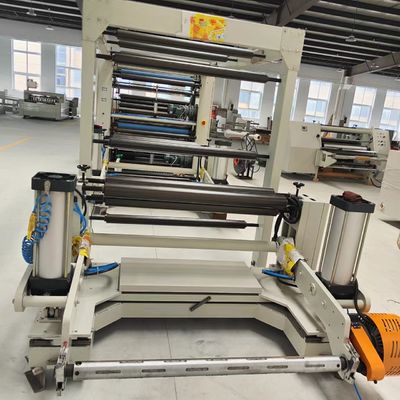

1. Abwickelabschnitt:
1. Das Abwickeln erfolgt über eine wellenlose hydraulische Kegelspitze, die für die Bedienung durch eine einzelne Person praktisch ist.Durch die spezielle konische Spitzenform wird die Innenwand des Rohrkerns nicht beschädigt.Die mechanischen 3-Zoll- und 6-Zoll-Spreizhülsen-Verriegelungen sind robust und langlebig.Die linken und rechten Spannarme werden hydraulisch über eine Schwalbenschwanznut-Linearführungsschiene gesteuert.Zwei hydraulische Spannzylinder von links nach rechts trennen sich gleichzeitig und machen den Spannvorgang äußerst komfortabel.
2. Zwei hydraulisch angetriebene Ölzylinder zum Be- und Entladen können einem Gewicht von 3 Tonnen Rohmaterial standhalten, was Arbeitskräfte spart und die Be- und Entladezeit verkürzt.
3. Der Abwickeldurchmesser wird automatisch durch den Näherungsschalter an der Abwickelwelle erkannt und es ist keine Eingabe der Materialstärke erforderlich.Der verbleibende Abwickeldurchmesser kann so eingestellt werden, dass er automatisch verlangsamt und stoppt, sodass die nächste Materialrolle problemlos aufgenommen werden kann.Die Abwickelspannung übernimmt einen automatischen Kegelspannungskontrollmodus mit Sensor und geschlossenem Regelkreis durch eine Siemens-SPS.
4. Ausgestattet mit einem Mechanismus zum manuellen Einstellen der Löse- und Spannkanten mit einem Einstellbereich von ± 20 mm.
5. Das Material wird durch das automatische Abweichungskorrektursystem automatisch korrigiert.Der gesamte Rahmen nimmt eine Links- und Rechtsbewegung vom Typ Führungsschiene an, und der bewegliche Teil nimmt eine Gewindespindel an, die von einem Servomotor nach links und rechts gedrückt wird, um eine automatische Abweichungskorrektur zu erreichen.
8. Beim Abwickeln werden pneumatische Bremsen verwendet.
Es sollte durch ein SMC-Präzisions-Proportionalventil gesteuert werden.

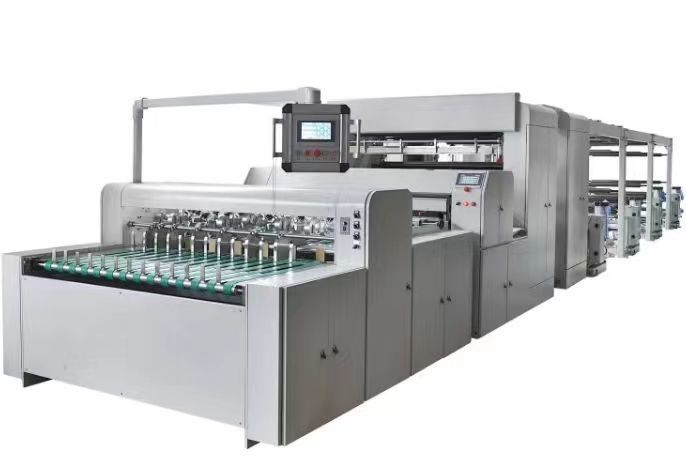

4, Host-Teil:
1. Das Gestell besteht aus 80 # hochwertigen Gussteilen in einer Rahmenstruktur und die gesamte Maschine wird von nahtlosen Hohlstahlrohren getragen.Die horizontalen und geraden Balken sind in der Mitte segmentiert, um eine einfache Demontage und einen einfachen Transport zu ermöglichen.
2. Der Host verwendet eine Kombination aus Servomotor und synchronem Radgeschwindigkeitsverhältnis für die Übertragung.
3. Das Traktionsgerät verwendet eine aktive Traktions- und pneumatische Kompressionsmethode.Der Servomotor treibt die Spiegelrolle zum aktiven Ziehen an.
4. Die gesamte Maschine verfügt über eine Servomotorsteuerung mit geschlossenem Regelkreis.
5, Aufrollabschnitt:
1. Die Wicklung weist eine Doppelstruktur aus Oberflächenwicklung und Mittelwicklung auf, wobei die vordere und hintere Wicklung die Form einer A/B-Achsenwicklung haben.Der Motor treibt das Untersetzungsgetriebe zum Aufwickeln an (oder ein einachsiges Aufwickeln ist ebenfalls möglich).
2. Der mechanische Wickelarm nimmt eine importierte lineare Führungsschienenstrukturform mit Schwalbenschwanznut an
3. Prinzip der Oberflächenwickelform, bei der die Wickelwelle zum synchronen Wickeln fest mit der Stahlwelle verbunden ist (die Stahlwelle wird passiv angetrieben)
4. Jede Wickelwelle wird von einem 15-kW-Servomotor angetrieben, und die Wickelspannung wird basierend auf dem aktuellen Materialwickeldurchmesser durch einen automatischen Steuerungsfrequenzumrichter von Siemens PLC angepasst, um die Spannung der Expansionswelle so anzupassen, dass kein Dickenfaktor berücksichtigt wird mehrfach geschnittene Materialien und alle Spulenendflächen sind flach.
Die Ebenheit der Scheibenoberfläche kann durch Umschalten zwischen pneumatischem Druck und Eigengewichtsdruck frei gewählt werden, und die Dichtheit der inneren und äußeren Schichten der fertigen Spule ist kontrollierbar.Mit zunehmendem Wickeldurchmesser regelt Siemens die Drehzahl des Wickelservomotors automatisch per SPS und verlängert so die Lebensdauer des Servomotors erheblich.
5. Wenn ein einachsiges Zurückspulen erforderlich ist, kann die volle Achsenspannung auch auf dem Touchscreen ausgewählt werden, und der Wickelservomotor wird als Steuerungsmodus für den rotierenden Kegel verwendet.
6. Wickel- und Entladeform: hydraulische automatische Entladung
7. Abfallkanten-Recyclinggerät: Das Kantensammelgerät sammelt Abfallkanten
