2, Funktionsbeschreibung jedes Teils:
1. Abwickelnabschnitt:
1. Das Abwickeln nimmt eine shaftless hydraulische Kegelspitze an, die für Operation der einzelnen Person bequem ist. Eine spezielle konische Spitzenform annehmend, beschädigt es nicht die innere Wand des Rohrkernes. Die 3-Zoll- und 6 Zollmechanischen Expansionsärmelschraubensicherungen sind stark und dauerhaft. Die linken und rechten Spannarme werden hydraulisch durch eine lineare Führungsschiene der Schwalbenschwanznut gesteuert. Zwei hydraulische Presszylinder, von links nach rechts verlaufend, verschieden gleichzeitig, machend, Operation festklemmend extrem bequem.
2. Zwei hydraulische angetriebene Be- und Entladungs-Ölzylinder können einem Gewicht von 4,5 Tonnen Rohstoffen, Rettungsarbeitskräften und Verkürzungsbe- und entladungs-Zeit widerstehen.
3. Der Abwickelndurchmesser wird automatisch durch den Näherungsschalter an der Abwickelnkardanwelle ermittelt, und es gibt keinen Bedarf, Materialstärke einzugeben. Der Restabwickelndurchmesser kann eingestellt werden, um automatisch zu verlangsamen und zu stoppen und sie einfach machen, die folgende Rolle des Materials zu empfangen. Die Abwickelnspannung nimmt einen Verjüngungsspannungsregelsteuermodus des Sensors automatischen durch Siemens PLC an.
4. Ausgerüstet mit einem Mechanismus für die Freigabe manuell justieren und das Festziehen von Rändern, mit einem Einstellbereich ± 20mm.
5. Das Material wird automatisch durch das automatische Abweichungskorrektursystem korrigiert. Der gesamte Rahmen nimmt eine gelassene und rechte Bewegung der Führungsschieneart an, und der bewegliche Teil nimmt eine verlegte Schraubenstange an, die gedrücktes links und recht durch einen Servomotor ist, automatische Abweichungskorrektur zu erzielen.
8. Das Abwickeln nimmt Druckluftbremsen an.
Es sollte durch SMC-Präzisionsproportionalventil gesteuert werden.
4, Wirtsteil:
1. Das Gestell nimmt 80 # hochwertige Castings in einer Rahmenkonstruktion an, und die gesamte Maschine wird durch nahtlose hohle Stahlrohre gestützt. Die horizontalen und geraden Strahlen werden in der Mitte für einfache Zerlegung und Transport segmentiert.
2. Der Wirt nimmt eine Kombination des Servomotors und des synchronen Radgeschwindigkeitsverhältnisses für Getriebe an.
3. Das Zugkraftgerät nimmt aktive Zugkraft und pneumatische Kompressionsmethode an. Die Servomotorantriebe die Spiegelrolle, zum aktiv zu ziehen.
4. Die gesamte Maschine nimmt Regelservomotorsteuerung an.
5, rollen oben Abschnitt:
1. Die Wicklung nimmt eine Doppelstruktur der Oberflächenwicklung und der Mittelwicklung, mit Vorder- und Rückseite dem Wickeln in Form von A-/Bachsenwicklung an. Die Motorantriebe der zu wickeln Reduzierer (oder das einzelne Achsenrückspulen ist auch möglich)

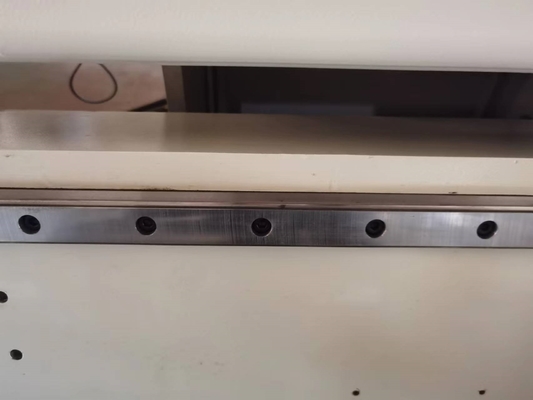

2. Der wickelnde Parallelgreifer nimmt eine importierte Führungsschiene-Strukturform der Schwalbenschwanznut lineare an
3. Prinzip der Oberflächenwickelnform, wenn die wickelnde Welle fest zur Stahlwelle befestigt ist, für synchrone Wicklung (die Stahlwelle wird passiv gefahren)
4. Jede wickelnde Welle angetrieben durch einen Servomotor 22kw, und der wickelnden Spannung wird basiert auf dem gegenwärtigen materiellen Wicklungsdurchmesser durch automatischen Steuerfrequenzkonverter Siemens PLC, um die Spannung der Expansionswelle zu justieren justiert, damit es keinen Stärkefaktor in den mehrfachen Schnittmaterialien gibt, und alle Spulenstirnflächen sind flach.
Die Flachheit der Diskettenoberfläche wird frei vorgewählt, indem man zwischen pneumatischen Druck und Selbstgewichtsdruck schaltet, und die Enge der inneren und äußeren Schichten der fertigen Spule ist kontrollierbar. Während der wickelnde Durchmesser fortfährt sich zu erhöhen, Steuerung Siemens die Geschwindigkeit des wickelnden Servomotors durch PLC und groß verlängert die Nutzungsdauer des Servomotors.
5. Wenn das einzelne Achsenrückspulen angefordert wird, kann die volle Achsenspannung auf dem Touch Screen auch vorgewählt werden, und der wickelnde Servomotor wird als der drehende Kegelsteuermodus benutzt.
6. Wicklung und Entleerungsform: hydraulische automatische Entleerung

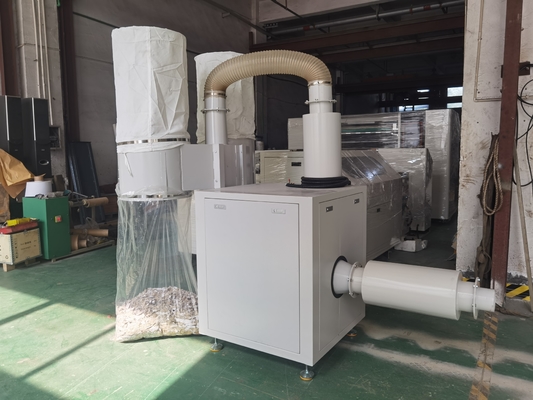

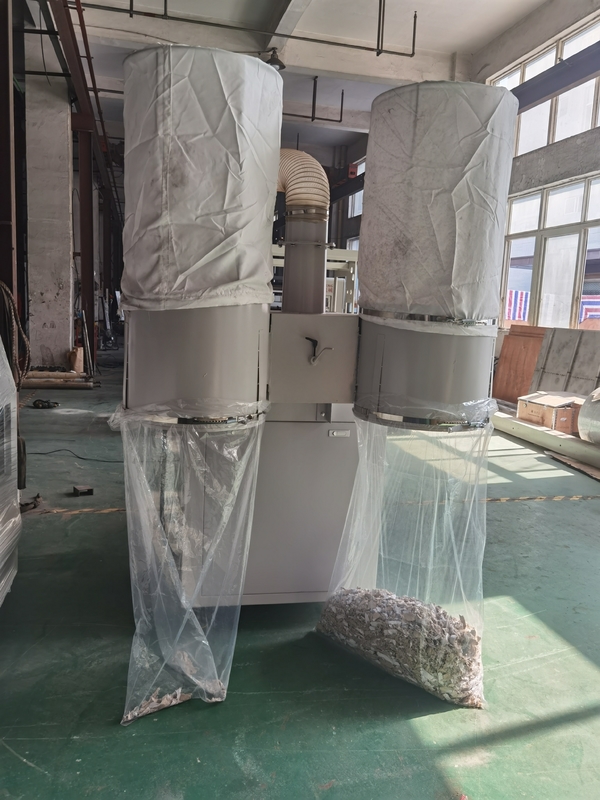

7. Regenerationseinrichtung des überschüssigen Randes: Das Randsammlungsgerät sammelt überschüssige Ränder
