Produktdetails:
|
| Druck von Genauigkeit: | Hohe Genauigkeit | Druck von Farbe: | Mehrfarben |
|---|---|---|---|
| Druck von Kosten: | Kosteneffizient | Druck von Haltbarkeit: | Hohe Haltbarkeit |
| Druck von Leistungsfähigkeit: | Hohe Leistungsfähigkeit | Druck von Flexibilität: | Hohe Flexibilität |
| Druck von Wartung: | 8 Farben | Druck des Materials: | Verschiedene Materialien |
| Druckverfahren: | Flexo-Drucken | Druckqualität: | Hohe Qualität |
| Druck von Zuverlässigkeit: | Hohe Zuverlässigkeit | Druck von Entschließung: | Hohe Auflösung |
| Druck von Größe: | Besonders angefertigt | Druckgeschwindigkeit: | Hohe Geschwindigkeit |
| Druck von Zeit: | kurze Zeit | Max. Max. Width of Printing Breite des Drucks: | 1350mm |
| Länge des Druckens: | 380-800mm | ||
| Hervorheben: | Hohe Haltbarkeit Flexo-Druckmaschine,Hochgeschwindigkeits-Flexo-Druckmaschine 800mm,8 Farbe-Flexo-Druckmaschine |
||

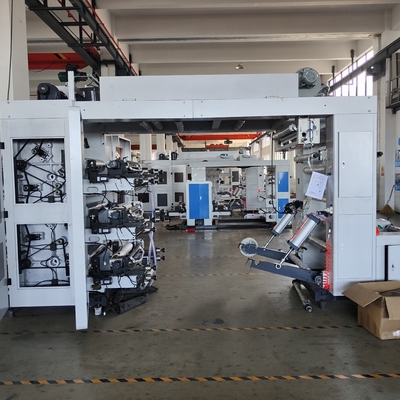

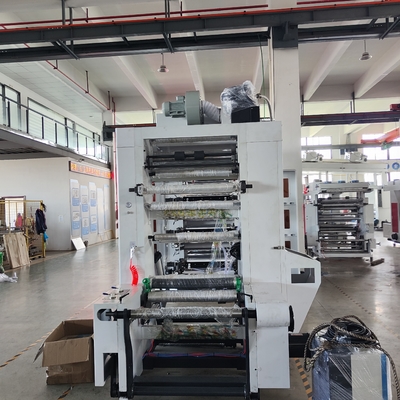

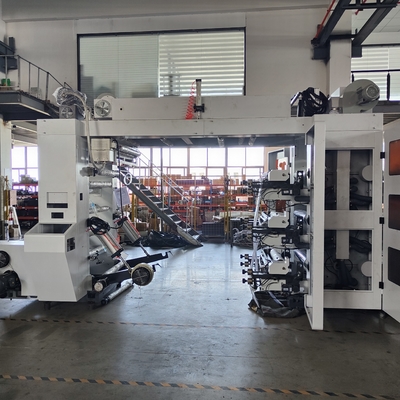

HJ-CI81400 HOCHGESCHWINDIGKEITSmaschine CI FLEXO DRUCK
hoto als Referenz
EIGENSCHAFTEN:
4.Newly entwarf Windtrocknersystem für Hochgeschwindigkeitsoperation.
Steuerung 5.Electric durch die Anwendung von PLC (SIEMENS) mit farbenreicher Art menschliche Maschinenschnittstelle (HMI) des Bildschirm-
6. Register-Präzision: +-0.1mm (PLC-Steuerung)
werden drehende Rollen 7.All mit Anpassung der dynamischen Balance behandelt.
8. Maschine mit Hochgeschwindigkeitsservo-EPC-Kontrollsystem
9.Machine mit dem Druck der Zylinderhebemaschine
Technische hauptsächlichparameter:
| 1)Hauptparameter | |
| Modell | HJ-CI 81400 |
| Max. Width des Materials | 1400mm |
| Max. Width des Druckens | 1350mm |
| Druck des Materials | Rollfilm/Papier-/gesponnen |
| Druck von Farbe | 8 Farben |
| Länge des Druckens | 380-800mm |
| Geschwindigkeit Max. Machinery Mechanical | 300m/min |
| Geschwindigkeit des materiellen Druckens | 10-280m/min (unterschiedliche materielle Geschwindigkeit ein wenig unterschiedlich) |
| Stärke der Platte | 1.7mm (Harzplatte) |
| Maschinen-Gewicht | 20000kgs |
|
Maschinen-Maß (L×W×H) |
9m×2.5m×4m
|
| Spannung | 380V, 3PH, 50HZ |
| Maschinenspitze mit Leitschiene | 1set |
| Hebemaschine für den Druck des Zylinderbe- und entladung | 1set |
| Maschinenbasis | 95mm fester Casting Eisen-ht 250 |
| 2)Wickeln Sie Einheit ab | |
| Max.Width des Druckens | 1350mm |
| Max.Dia. von wickeln sich ab | ¢1200mm |
| Abrollmaschinenart | Pneumatisches Selbstladen, magnetisches Pulver 10kg, Selbstspannung |
| Abrollmaschine EPC | Servomotorsteuerung |
| Achsen-Kern Diameter¢ | 76mm |
| 3)Triebfahrzeug | |
| Konstitution von Zugkraft | Aluminiumrolle, Chrome überzogene Rolle |
| Zugkraft-Zonen | 2 Zonen |
| Zugkraftmotor-servomotor | 3.7kw*2pcs |
| 4)Druckeinheit | |
| Zentrale Trommel |
¢1800mm
|
| Gurt des Druckes des Zylinders | 380-800mm (ausgerüstet mit einem gesetzten Druckzylinder für freies |
| Material der Platte | Harzplatte 1.7mm |
| Prinzip der Arbeit |
Zahnradübersetzung der hohen Präzision
|
| Justieren Sie von der Ausrichtung |
Motorisiertes horizontales und Längsregistriersystem
|
| Überdruck-Präzision (Millimeter) | +-0.1mm |
| Keramische Anilox-Rolle | 8pcs (Murata-Marke, Japan) |
| Geschlossener Kammer Doktor Blade | 8SETS |
| Automatisches sytem Reinigung der Tinte Circulation+fast | 1set |
| Menschlichcomputerschnittstelle | 1set |
|
Druck den Zylinder getrennt mit Platte
|
PNEUMATISCH |
| Justieren Sie Zylinderein- und ausgang | Manual+motors |
| Videoinspektion/Kamera | 1set |
| Korona treater (Porzellanmarke) | 1set |
| 5)Heizungs-und Trockner-Einheit (elektrische heating+-Infrarotheizung) | |
| Art der Heizung und des Trockners | Schlag zuerst dann erhitzen |
| Energie der Heizung | 70kw |
| Trockner-System | Unterschiedliche trocknende System+Central-Abgasanlage |
| Trockenere Länge | 4m |

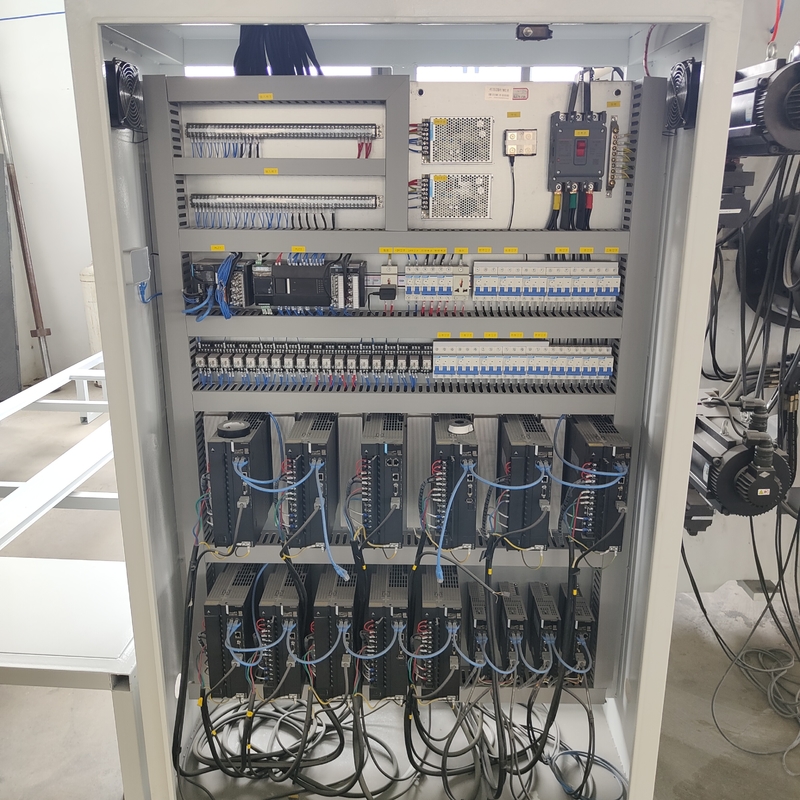

| 6)Elektrische Teile | |
| Hauptmotor-servomotor | 22kw |
| Tinte-Übertragungs-Motor mit Fan | 8pcs |
| Motor der horizontalen Ausrichtung | 8pcs |
| Vertikaler Ausrichtungsmotor | 8pcs |
| Zylinderein- und ausgangs-Motor | 16pcs |
| 7)Rewinder-Einheit | |
| Max Width des Materials | 1400mm |
| Max.Dia von Rewinder | ¢1200mm |
| Rewinder-Art | Pneumatische Selbstentleerung |
| Motor-Servomotor Rewinder | 5.5kw |
| Bananenrolle | 1pc |
| Die empfangende Welle | Luftschacht |
| Achsen-Kerndurchmesser | ¢76mm |
Hauptkonfigurations-Liste:
| Inverter | YASKAWA |
| Hauptmotor | SIEMENS |
| PLC | SIEMENS |
| Notenmensch-maschine-schnittstelle | SIEMENS |
| GERÄTE DER NIEDERSPANNUNGS-ELEVTRICL | SIEMENS-MARKE |
| Keramische anilox Rolle | MURATA/YUNCHENG |
| Lager |
Hauptlager: LYC Ein Richtungslager: ASNU (Deutschland) |
| Tintenmotor | MAILY |
| Kammerrakel | China |
| Video Inpection | PUSAI |
Ersatzteile frei:
| Name der Ersatzteile | Quantität | |
| 1 | Werkzeugkasten | 1 Satz |
| 2 | Schraubenzieher 1-10# | PC 1 |
| 3 | Ölspritze | PC 1 |
| 4 | Innerer Hexagon-Schlüssel | 1 Satz |
| 5 | Switches&buttons | 2 PC |
| 6 | Kontaktgeber | 2 PC |
| 7 | Heizungsrohr | 2 PC |
| 8 | Relais | 4pcs |
| 9 | Druck des Zylinderrollenlagers | 4pcs |
| 10 | Lufthahn | 5pcs |
| 11 | Anilox-Rollengang | 2pcs |
| 12 | Dichtband im Rakel | 10pcs |
