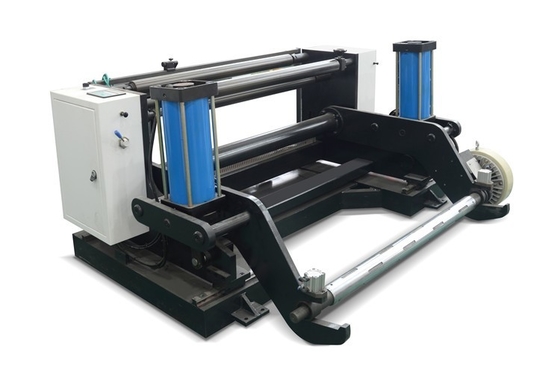

1350mm Band-Slitter Rewinder Hochgeschwindigkeits-30g/M2~350g/M2

HJ-1300A 型电脑高速分切机

HJ-1300Acomputer Hochgeschwindigkeitstrennsäge

一, 用途: Passend für:

本机适用于多种卷筒包装纸张 /PET/PVC, 无纺布, 不干胶多种卷筒包装材料的分切. 如各类纸张 30-350g/m2 (双胶纸, 纸袋纸, 白板纸, 特种纸, 淋膜纸等), 纸塑复合材料等.

Diese Maschine passend für viel Papier, wie 30-350g/m2, paper&film lamelliert, PET-/PVC, adhisive, nichtgewebtebeste riesiges Rollenschneidemaschine usw.

二, 性能及特点: Eigenschaft:

1. 该机采用伺服电机三电机同步控制, 自动锥度张力, 中心表面卷取方式;

Maschine benutzen Motor des Servo drei, die Steuerung, Selbstbandspannung, Mitte und Oberfläche zu synchronisieren, die zusammen rückspulen;

2, 本机采用变频调速, 保持加速中平稳运转;

Maschinengebrauchsfrequenz, Geschwindigkeit zu justieren, halten stabilen Betrieb, wann man beschleunigt;

3, 自动计米, 自动停机, 报警等功能;

Selbstgegenquantität, örtlich festgelegte Selbstlänge, Selbstmaschinenhalt als Warnung hatte, Selbstfunktion des spannungssteuer usw.

4, 收卷采用 A, b-气胀轴结构, 装卸操作方便;

Fütterungsrollengebrauchs-Luftschachtgebrauch 3# (76mm Papier-Rohrkern)

5, 放卷采用光电式纠边方式;

Rückspulengebrauchsfotozellensteuerrandpositionssteuerweise

6, 圆刀纵切废边自动排放装置;

Das Rundmesser, das überschüssigen Rand der Rolle aufschlitzen, und es sind ließen heraus durch Fan Selbst

7, 自动气动式/无轴液压式放卷配置.

Automatisches Luftschacht hydraulisches shaftness Abwickelnteil

• 技术参数: Abwickelneinheit:

四, 机器配置: Maschinen-Konfiguration:

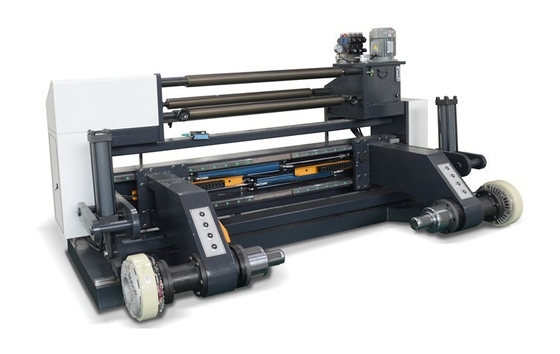

1. 放卷部分: 放卷配置自动式气动或选配液压无轴上料放卷结构

1. 机架采用 50# 优质钢板结构. 左右移动采用直线导轨.
2. 左右移动采用超声波纠偏系统, 纠偏采用中国产 1 套
　　　　　　　　　　　　　　
3. 张力控制: 张力采用磁粉控制 20kg (无轴磁粉为 10kg*2 只) 1 只
4. 放卷最大原材料宽度: 1350mm

1. Abwickeln: unwinging Teilgebrauchs-Luftschacht 3inch/choose hydraulisches shaftness

1. Maschinengestellgebrauchs-Stahlkonstruktion. Bewegen Sie sich um linearen Führer des Gebrauches.

(2) bewegen Sie sich um statikähnlichen Gebrauch China der Korrektur system.EPC des Gebrauches.

(3) Spannungssteuerung: Spannungsgebrauchs-Bremssteuerung 20kg (hydraulisch ist 10kg*2pcs), 1pcs

(4) materielle Breite Abwickelns: 1350mm

2. 主机部分: 机架采用优质钢板结构

1)驱动和传动机构:

1. 主动采用电机与减速轮速比相结合方式
2. 主电机采用中国产上海丹马伺服电机 7.5KW
3. 变频器采用国产宏远 7.5kw

Ingenieur 2.Main (Oberflächenreibungsart): Castingstruktur der Gestellgebrauchshohen qualität

1) Fahrer und Antriebsmechnismus:

(1) Windenrollengebrauchsbewegungs- und -reduziererrate, die Weise kombiniert

(2) Motor, der Servomotor (7.5KW) useChing ist 1set

(3) Frequenzumsetzer verwenden China-Marke HONGYUAN 7.5kw

2)牵引装置:

1. 结构型式: 主动牵引气动压紧方式
2. 驱动方式: 主电机带动主传动轴, 主轴带动主动辊牵引
3. 压紧方式采用气缸控制

2)Triebfahrzeuge:

1. Strukturart: Presse-Rollenweise der aktiven Zugkraft pneumatische
2. Fahrerweise: HauptHauptantriebsrolle des Motorantriebs, Hauptachsantriebhauptzugkraftrolle
3. Pneumatische Steuerung des Presseweisengebrauches

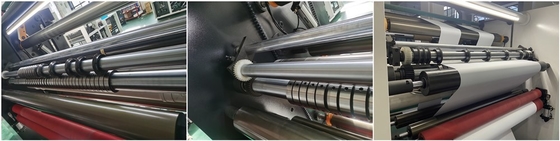

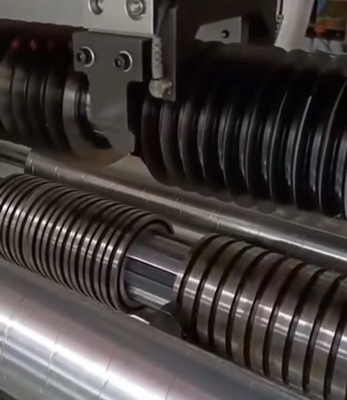

3)分切装置:

1. 采用圆刀分切装置结构
2. 圆刀采用上海, 可任意手动调节 10 付
3. 分切精度: ±0.2mm

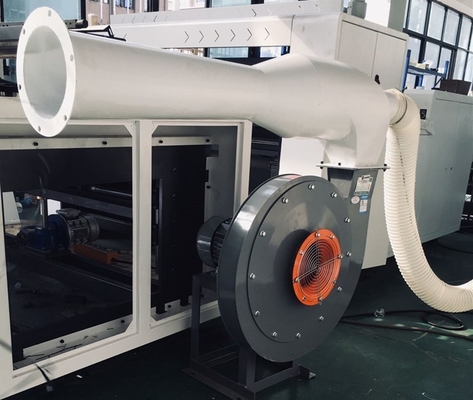

4. 废边排出系统采用高压风机 2.2KW

3)Aufschlitzen der Ausrüstung:

1. Rundmesser des Gebrauches, das Ausrüstungsstruktur aufschlitzt
2. Runder Messergebrauch Shanghai, kann 10pcs frei justieren
3. Aufschlitzen von Präzision: ±0.2mm
4. das überschüssige Seitenentladungssystem nimmt den Hochdruckfan 2.2KW an

3. 收卷装置

结构方式: 双气胀轴收卷结构方式同时收卷

1. 收卷轴采用键条式气胀轴 (英寸规格 3) 条 2
2. 收卷电机采用中国产上海丹马伺服电机 7.5KW
3. 变频器采用国产宏远 7.5KW 2 套
4. 传动方式: 采用齿轮传动独立控制方式 2 套
5. 收卷最大直径: φ1000mm,
6. 收卷上轴, 下料采用自动卸料装置形式 1 套

Ausrüstung 3.Rewinding:

Strukturweise: Luftschachtrückspulen des Gebrauches zwei

1. Das Rückspulen rollen Gebrauchskeil-Luftschacht (3inch Spezifikt.) 2pcs
2. Motor-useChina Marke servo7.5KW 2pcs
3. Die Vektorsteuerung 2pcs des Invertergebrauches 7.5KW
4. Fahrer: Unabhängiges Schaltgetriebegetriebe 2set

(5) Rückspulendurchmesser-Maximum: 1000mm

(Welle Rückspulens6) zwei automatische Bewegungsart Entladevorrichtungsform 1set benutzen

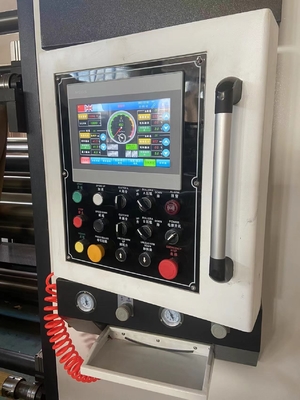

5. 控制部分: Steuerweise:

采用连体式控制柜和配电箱集中控制 1 套

1. 该机的控制系统大致可分为主机速度控制, 放卷张力控制, 收卷张力调节, 自动计米等由 PLC-集中控制, 触摸屏采用台湾威纶, PLC-采用德国西门子;
2. 触摸屏采用 10 寸, 可推拉式结构
3. Plc-计长; 报警停车; 自动定长.
4. 可以予设分切长度停机

6. 配套设施: (用户自行负责)

1. 电源: 三相四线空气开关: 电压 380V 50Hz
2. 气源: 空压机 6 个气压

Es ist elektrischer Schaltkasten und Stromversorgung zusammen auf der Maschine 1set

1. Das Kontrollsystem der Maschine einschließlich Hauptingenieurgeschwindigkeitsregelung, Abwickelnspannungssteuerung, Rückspulenspannungssteuerung, Selbststeuerung der meterzählung usw. durch PLC, Touch Screen Gebrauch WEINVIEW Taiwan, PLC-Gebrauch Siemens Deutschland; und andere Steuerung (Art des hydrostatischen Druckes)
2. Touch Screen nimmt 10 Zoll, Gegentaktstruktur an.
3. Plc-Selbstmeterzähler, Selbsthalt wenn Warnung, örtlich festgelegte Selbstlänge.
4. Es kann Auto stoppen, als es das Einstellungsmeter erreichte.

Ausrüstung 6.Extra: (Käufer verantwortlich für sie)

1. Stromversorgung: Schalter des Drahtes 3phase 4; 380V 50HZ
2. Luft: Luftkompressor
