HJ—2000A型电脑高速分切机

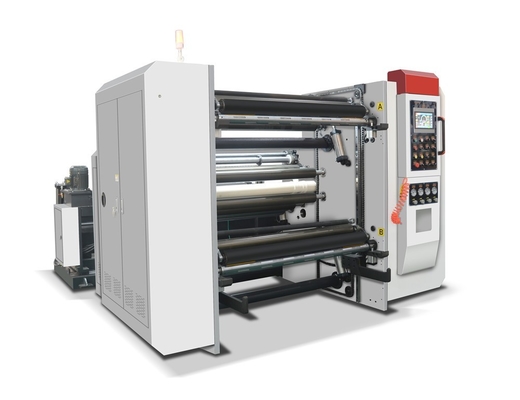

HJ—2000AComputer-Hochgeschwindigkeitsschneidemaschine

一,用途:Passend für :

30-400 g/m²²(双胶纸,纸袋纸,白板纸,特种纸,淋膜纸等),纸塑复合材料,无纺布材料,复合材料等.

Diese Maschine eignet sich für viel Papier, z. B. 30–400 g/m², Papier und Folie laminiert, PET/PVC usw. beste Jumbo-Rollenschneidemaschine.

Weitere Informationen:Charakteristisch:

1. 该机采用伺服电机三电机同步控制,自动锥度张力,中心表面卷取方式；

Maschine verwendet Servo-Dreimotoren-Synchronisationssteuerung, automatische Bandspannung, Mitten- und Oberflächenrückspulen zusammen;

2,本机采用变频调速,保持加速中平稳运转；

Maschinennutzungsfrequenz, Geschwindigkeit anpassen, stabilen Betrieb gewährleisten, wenn die Geschwindigkeit erhöht wird;

3,自动计米,自动停机,报警等功能；

Automatische Zählermenge, automatische Festlänge, automatischer Maschinenstopp bei Alarm, automatische Spannungsregelung usw. Funktion.

4,收卷采用A,B气胀轴结构,装卸操作方便；

Zuführrolle mit Luftschacht, 3# (76-mm-Papierrohrkern)

5,放卷采用光电式纠边方式；

Beim Zurückspulen wird die Kantenpositionssteuerung mithilfe einer Fotozelle gesteuert

6,圆刀纵切废边自动排放装置；可选配全自动调刀

Das kreisförmige Messer schneidet den Abfallrand der Rolle auf und lässt ihn automatisch durch einen Ventilator abführen

7,无轴液压式放卷配置.

Automatisches hydraulisches Wellenabwickelteil

• 技术参数:Abwickeleinheit:

四,机器配置:Maschinenkonfiguration:

1.放卷部分:放卷配置自动式液压无轴上料放卷结构

1. 机架采用50#优质钢板结构.左右移动采用直线导轨.
2. 左右移动采用超声波纠偏系统, 1 Jahr
3. Gewicht: 20 kg, 2 Stück
4. 放卷轴采用3英寸和6英寸通用结构 2只

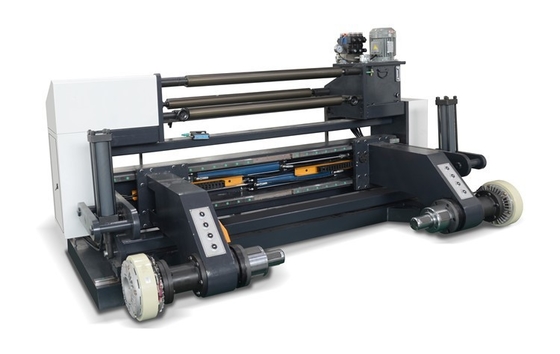

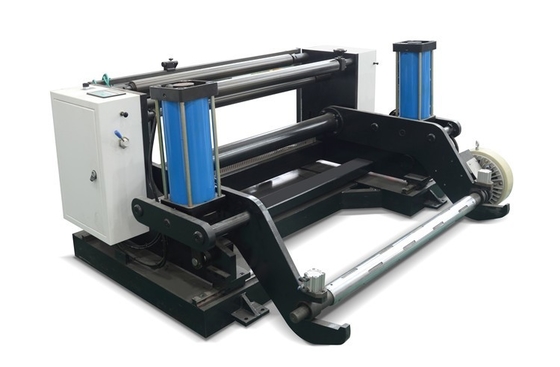

1. Abwickeln: Abwickeln des Teils mit hydraulischer Welle

1. Maschinengestell mit Stahlkonstruktion.Bewegen Sie sich mithilfe einer Linearführung.

(2) Um sich zu bewegen, verwenden Sie ein statisches Korrektursystem. EPC verwendet China.

(3) Spannungsregelung: Spannungsregelung mit Bremse, 20 kg, 2 Sätze

(4) Zum Abwickeln des Kerns werden 3–6 Zoll 2 Stück verwendet

2.主机部分:机架采用优质喷塑钢板结构

1)驱动和传动机构:

1. 主动采用电机与减速轮速比相结合方式
2. 11 kW
3. 11 kW

2. Hauptingenieur (Oberflächenreibungstyp): Das Rack verwendet eine hochwertige Gussstruktur

1) Treiber und Antriebsmechanismus:

(1) Die Capstan-Rolle verwendet eine Kombination aus Motor und Untersetzungsgetriebe

(2) Motorverwendung Servomotor (11 kW) 1 Satz

(3) Der Frequenzumrichter verwendet die chinesische Marke Farwind 11 kW

2) 牵引装置:

1. 结构型式:主动牵引气动压紧方式
2. 驱动方式:主电机带动主传动轴,主轴带动主动辊牵引
3. 压紧方式采用气缸控制

2) Traktionsausrüstung:

1. Strukturtyp: Pneumatische Presswalzenbahn mit aktiver Traktion
2. Fahrerweg: Hauptantriebsrolle des Hauptmotorantriebs, Hauptantriebsrolle des Hauptachsantriebs
3. Pressweg mit pneumatischer Steuerung

3)分切装置:

1. 采用圆刀分切装置结构.全自动调刀为选配结构
2. 圆刀采用上海, 可任意手动调节 10付
3. Stärke: ±0,2 mm
4. 废边排出系统采用高压风机3KW

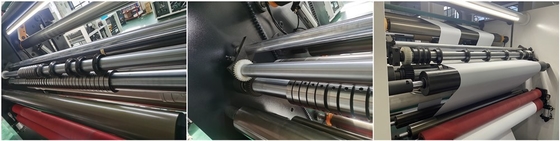

3) Schneidausrüstung:

1. Verwenden Sie die Struktur der Rundmesser-Schneidausrüstung. Die automatische Messereinstellung muss ausgewählt werden
2. Rundmesser für Shanghai, 10 Stück können frei eingestellt werden
3. Schnittgenauigkeit: ±0,2 mm

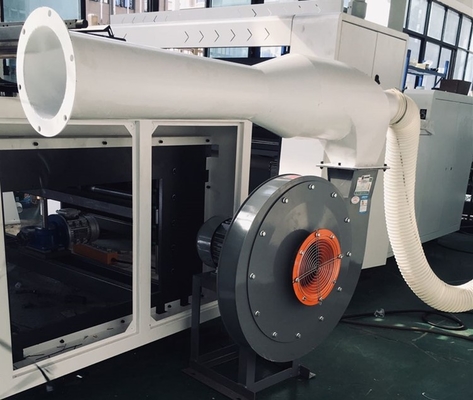

4. Das abfallseitige Entladungssystem verwendet den Hochdruckventilator 3 kW

3.收卷装置

结构方式:双气胀轴收卷结构方式同时收卷

1. 收卷轴采用键条式气胀轴(3英寸规格和6英寸规格) 各2条
2. 11 kW
3. 变频器采用国产宏远11KW 2套
4. 传动方式:采用齿轮传动独立控制方式 2 Monate
5. Durchmesser: 1000 mm,
6. 收卷上轴,下料采用自动卸料装置形式 1套

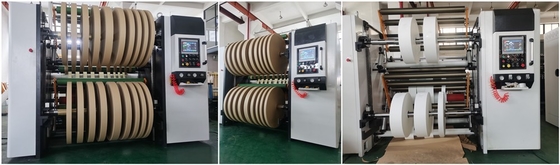

3.Aufwickelausrüstung:

Strukturweise: Verwenden Sie zwei Luftschacht-Rückspulen

1. Aufwickelrolle mit Spline-Luftwelle (3-Zoll- und 6-Zoll-Spezifikation), 4 Stück
2. MotorgebrauchChina-Markenservo11KW 2St
3. Der Wechselrichter verwendet 11 kW Vektorsteuerung 2 Stück
4. Fahrer: Unabhängiges Vorschaltgetriebe, 2 Sätze

(5) Maximaler Rückspuldurchmesser: 1000 mm

(6) Zwei Aufwickelwellen verwenden eine automatische Entladevorrichtung vom Motortyp (Form 1 Satz).

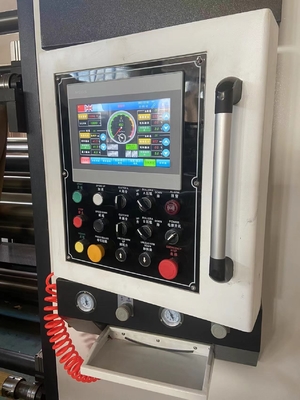

5.控制部分:Kontrollweise:

采用连体式控制柜和配电箱集中控制 1套

1. 该机的控制系统大致可分为主机速度控制,放卷张力控制,收卷张力调节,自动计米等由PLC集中控制,触摸屏采用台湾威纶,PLC采用德国西门子；
2. 触摸屏采用10寸,可推拉式结构
3. PLC计长；报警停车；自动定长.
4. 可以予设分切长度停机

6. Betriebstemperatur:

1. Frequenz: 380 50 Hz
2. Anzahl: 6 Monate

Es handelt sich um einen elektrischen Steuerkasten und eine Stromversorgung zusammen im Maschinensatz

1. Das Steuerungssystem der Maschine umfasst die Geschwindigkeitsregelung des Hauptingenieurs, die Regelung der Abwickelspannung, die Regelung der Aufwickelspannung, die automatische Zählerzählung usw. Steuerung durch SPS, Touchscreen-Nutzung WEINVIEW Taiwan, SPS-Nutzung Siemens Deutschland;und andere Steuerungen (Hydraulikdrucktyp)
2. Der Touchscreen verfügt über eine 10-Zoll-Push-Pull-Struktur.
3. SPS-Automatikzähler, automatischer Stopp bei Alarm, automatische feste Länge.
4. Es kann automatisch stoppen, wenn es den Einstellmesser erreicht.

6.Zusätzliche Ausrüstung: (Käufer ist dafür verantwortlich)

1. Stromversorgung: 3-Phasen-4-Draht-Schalter;22V 50HZ
2. Luft: Luftkompressor

汇总电器表格主要配置:
