Produktdetails:
|
| Name: | 6C 850 Flexodruckmaschine | EPC: | haben |
|---|---|---|---|
| Autospannung: | haben | Keramikanilox -Roller: | CUNTIAN-MARKE |
| GESCHLOSSENE RÄCKLINGE: | haben | ||
| Hervorheben: | ICECREAM PAPER Flexodruckmaschine 6C 850,Hochgeschwindigkeits-Flexodruckmaschine mit Garantie,Flexodruckmaschine 6 Farben |
||
Flexodruckmaschine

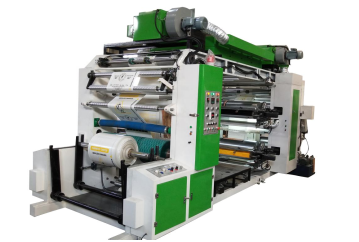

6C 850 Flexodruckmaschine
Kernparameter
| Name | Parameter |
| Farben: Druckfarben: | 6 Farben |
| Max. Materialbreite: Maximale Materialbreite: | 850mm |
| Max. Druckbreite: Maximale Druckbreite: | 800mm |
| Drucklänge: Drucklänge: | 300-1300mm |
| Druckpräzision: Farbregistergenauigkeit | ±0,2mm |
| Farbregistermethode: Farbregistermethode | Walzenzahnrad: Walzenzahnrad |
| Rasterwalze: Rasterwalze | Keramische Rasterwalze |
| Übertragungsstruktur: Übertragungsstruktur | Synchronriemenantrieb |
| Maschinengeschwindigkeit: Maschinengeschwindigkeit | 20-100m/min |
| Druckgeschwindigkeit: Druckgeschwindigkeit | 20-80m/min |
| Durchmesser der Materialrolle: Rollendurchmesserbereich | ≤1500mm |
| Luftwelle: Luftwelle | Ø76mm*4 |
| Gesamtmaschinenleistung: Gesamtmaschinenleistung | 40KW |
| Hauptmaschinengestell: Hauptmaschinengestell | Gusseisen Dicke 75mm |
| Zahnradgenauigkeit: Zahnradgenauigkeit | 5. Klasse |
| Hinweis | |
| Druckzylinder/Rasterwalzenanzahl | 4 Stück |
| Druckzylinder: Druckzylinderumfang | (Kundenspezifisch akzeptiert) |
| Rasterwalzen-Liniendichte: Rasterwalzen-Liniendichte | (Kundenspezifisch akzeptiert) |
| Plattendicke: Plattendicke | (Kundenspezifisch akzeptiert) |
| Spannung: Stromversorgung | (Kundenspezifisch akzeptiert) |
Gesamtlayout-Referenzdiagramm: 5800mm×2200mm×4700mm, Gesamtlayout-Referenzdiagramm
Maschinengewicht 8000Kg,Verladung in einen 40-Fuß-High-Cube-Container .Verladung in einen 40-Fuß-High-Cube-Container.
I. HAUPTTEILE Maschinenhauptkomponenten
| ABWICKELGERÄT Abwickelteil | ||
| Zugregelung: Zugregelung |
Motor + Pendelstange Zuführmethode: Zuführmethode |
|
| Pneumatisch | Pneumatisch | |
| Materialtraktion Materialtraktion | ||
| Vor- und Nachpress-Traktion |
Vortraktion + Nachtraktion Beschichtungsdicke der Stahlwalze: 10 Fäden |
DRUCKGERÄT Druckteil |
| Antriebsmethode: Antriebsmethode | ||
| Frequenzumrichter-Motorantrieb | Einlauf-Abweichungskorrektur | |
|
Einlauf-Abweichungskorrektur Ultraschall + Servomotor |
Korrekturgenauigkeit ±0,2mm | Plattenverriegelungsmethode: Plattenverriegelung |
| Manuell | Walzenzahnrad: Walzenzahnrad | |
| Schrägverzahnung | P=5mm | Farbregisterhub: Farbregisterhub |
| ±15mm vertikal, ±50mm horizontal |
Auf/Ab ±15mm Links/Rechts ±50mm TROCKNUNGSGERÄT Trocknungsteil |
|
| Heizrohr: Heizrohr | ||
| Hauptofen: 11 Stück |
Farbwerke-Ofen: 8 Stück Konstante Temperaturfluktuation ±2℃ |
Konstante Temperaturfluktuation ±2℃ Gesamtheizleistung: Gesamtheizleistung |
| 2,5m | Geräuschpegel ≤ 75dB im Hochgeschwindigkeitsbetrieb |
Geräuschpegel ≤ 75dB im Hochgeschwindigkeitsbetrieb Gebläseleistung: Gebläseleistung |
| Hauptgebläse: 2,2kw |
Farbwerke-Gebläse: 2,2kw Konstante Temperaturfluktuation ±2℃ |
Konstante Temperaturfluktuation ±2℃ Gesamtheizleistung: Gesamtheizleistung |
| 26kw | Zentrale Konstanttemperaturregelung |
Zentrale Konstanttemperaturregelung Trocknungsart: Trocknungsart |
| Elektrische Heizung | Aufheizzeit ≤ 3 Minuten | Aufheizzeit ≤ 3 Minuten |
| WICKLERGERÄT Aufwickelteil | ||
| Zugregelung: Zugregelung | Motor + Pendelstange |
Luftwellenlast ≥ 500Kg Luftwellenlast ≥ 500Kg |
| Entlademethode: Entlademethode | Pneumatisch | |
| ELEKTRIKTEILE Elektrikteil | ||
| Hauptmotor: Hauptmotor | 5,5kw | |
| Farbwerk-Motor: Farbwerk-Motor | 75w | |
| Aufwickelmotor: Aufwickelmotor | 5,5kw | |
II. HAUPTLISTE Hauptkomponentenliste
| Name | Marke | Spezifikation |
|
Zwischenfarbentrocknung |
|
Lager ZhanPeng RuiAn |
|
PLC + Touchscreen |
|
Lager HuiChuan Technology WeihChuan Technology |
|
Frequenzumrichter |
|
Lager HuiChuan Technology WeihChuan Technology |
|
Farbwerk-Motor |
|
Lager ZhanPeng RuiAn |
|
Niederspannungsrelais/Taste |
|
Schneider Electric Frankreich |
|
Netzschalter |
|
Schneider Electric Frankreich |
|
Solid-State-Relais |
|
Chinas Top-Marke Zhejiang Meigeer Meigeer Zhejiang |
|
Rasterwalze |
|
Lager YunCheng ShangHai |
|
Aluminiumwalze |
|
Lager Chinas Top-Marke ChuangBo WenZhou |
|
Pendelzugregelung |
|
Lager Chinas Top-Marke XinLinDa HangZhou |
|
Abwickeln |
|
Lager Chinas Top-Marke EnRuiSi ChongQing |
|
Pneumatikkomponente |
|
Pneumatikkomponente AirTAC Taiwan |
| AirTAC Taiwan |
|
Lager Lager Chinas Top-Marke |
Harbin
|
|
|
Harbin III. Produkt-Echtbild Produkt-Echtbild |
|
Abwickeln Abwickeln |
|
Bahnführung Bahnführung |
|
Vortraktion Vortraktion |
|
Druckgruppe Druckgruppe |
|
Automatische Farbzuführung Automatische Farbzuführung |
|
Einzelrakel + Keramische Rasterwalze Einzelrakel + Keramische Rasterwalze
|
|
Walzen-Schrägverzahnungsantrieb Walzen-Schrägverzahnungsantrieb |
|
Hydraulische Verriegelungswalze Hydraulische Verriegelungswalze |
|
Zwischenfarbentrocknung Zwischenfarbentrocknung |
|
Hauptmotor Hauptmotor
|
|
Synchronriemenantrieb Synchronriemenantrieb |
|
Ofenlänge: 2,5m Ofenlänge: 2,5m |
|
Bedienfeld Bedienfeld
Nachtraktion
Nachtraktion Zugarm-Schwinge |
| Zugarm-Schwinge | |
|
Reibungsaufwicklung Reibungsaufwicklung Druckgruppenkonfiguration Druckgruppenkonfiguration Manuelle Farbregistrierung |
| Manuelle Farbregistrierung | |
|
Manuelle Vorwärts- und Rückwärtswalze Manuelle Vorwärts- und Rückwärtswalze Optionale Konfiguration Optionale Konfiguration Metallrasterwalze
|
|
Metallrasterwalze (Günstig, aber schwierig, kleine Zeichen zu drucken) (Günstig, aber schwierig, kleine Zeichen zu drucken)
|
|
-USD600/Farbe Geschlossenes Rakelsystem
|
|
Geschlossenes Rakelsystem +USD900/Farbe |
|
(Die Druckgeschwindigkeit kann 100 m/min erreichen) +USD900/Farbe |
|
Elektrische Registrierung Elektrische Registrierung |
