Produktdetails:
|
| Name: | Hochgeschwindigkeits-Pe-pp-opp-bopp-Doppelkanal-Express-Beutelherstellungsmaschine | ||
|---|---|---|---|
| Hervorheben: | Hochgeschwindigkeitsmaschine zur Herstellung von Plastiktüten,Doppelkanal-Expressbeutelmaschine,Maschine zur Herstellung von Beutel |
||

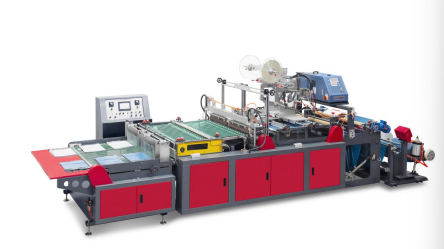

Hochgeschwindigkeits-Pe-pp-opp-bopp-Doppelkanal-Express-Beutelherstellungsmaschine
Doppelkanal-Express-Beutelherstellungsmaschine
| 用途 Anwendung |
|
本机用于印刷或非印刷的聚乙烯(PE)塑料薄膜的热切边封制袋,整机配有电脑自动定长,自动色标跟踪,自动断胶,缺料自动停机,自动张力,一出二自动理料等功能(整机3项专利).是目前尤为理想和先进的快递袋生产设备. Diese Maschine wird zum Heißschneiden der Kantenversiegelung und zur Beutelherstellung aus bedruckter oder unbedruckter Kunststofffolie aus Polyethylen (PE) verwendet. Die gesamte Maschine ist mit einer computergesteuerten automatischen Längeneinstellung, automatischer Farbcodeverfolgung, automatischem Leimbruch, automatischer Materialmangelabschaltung, automatischer Spannung und einer von zwei automatischen Materialsortierfunktionen ausgestattet (3 Patente für die gesamte Maschine). Es handelt sich derzeit um eine ideale und fortschrittliche Ausrüstung zur Herstellung von Expressbeuteln. |
| 样品图片 Beispielbild |
|
|
| Mehr Zitat | ||||
| 型号Modell | 单价Stückpreis | 选装项OptionalFunktion | ||
| 1200型 | FOB NB: 25.200,00 USD |
1: 片膜(磁粉张力)双三角架Film (magnetische Pulverspannung) Doppelstativ USD6750,00 片膜(伺服张力)双三角架 Film (Servospannung) Doppelstativ USD 14.000,00 2； 桶膜电机张力系统 Lauffolienmotor-Spannungssystem USD2700,00 3: 打孔器组件 Bohrwerkzeugkomponente 290,00 USD |
||
| 1300 型 | FOB NB: 26.200,00 USD | |||
| 1400型 | FOB NB: 28.000,00 USD | |||
| 技术参数Technische Parameter | |
| 型号 | 1200 - 1300 - 1400 |
|
最大制袋成品长度(厘米cm) Max. Fertige Beutellänge (cm) |
45 - 50 - 55 |
|
最大制袋成品宽度(厘米cm) Max. Fertige Beutelbreite (cm) |
45 |
|
卷膜最大放卷直径(厘米cm) Max. Rollenfilmdurchmesser (cm) |
75 |
|
离型膜最大放卷直径(厘米cm) Max. Release-Filmrollendurchmesser. (cm) |
44 |
|
生产速度(米/分钟) Produktionsgeschwindigkeit (m/min) |
70米/分钟(速度快慢取决于:同时生产不同的材料,不同的袋子,不同规格) 70 m/min (abhängig von Produktionsanforderung, Beuteltyp, Spezifikation) (20-320 Stück/min)x2 |
|
机器重量(千克kg) Maschinengewicht (kg) |
2800 |
|
外形尺寸(毫米mm) Abmessungen (mm) |
6450×2280×1980 |
|
总功率(千瓦kw) Gesamtleistung (KW) |
20 |
| 主要性能及特点 Hauptleistung und Funktionen |
| 上料部分 Ladeteil: |
|
①气缸抬料,卷膜最大放卷直径可达750mm,无需人工抬料,确保节省用时和省力 Beim Anheben des Zylinders kann der maximale Abwickeldurchmesser der Folienrolle 750 mm erreichen, ohne dass ein manuelles Anheben erforderlich ist, was Zeit- und Krafteinsparungen gewährleistet |
 |
|
②自动纠偏控制系统,搭配U型超声波传感器不抖动易调节精准定位.支持追线,追边,对中三种工作方式,智能检测传感参数,精度高,反应敏捷,误差更小 Das automatische Korrekturkontrollsystem, gepaart mit U-förmigen Ultraschallsensoren, wackelt nicht und lässt sich für eine präzise Positionierung einfach anpassen. Unterstützt drei Arbeitsmodi: Linienverfolgung, Kantenverfolgung und Ausrichtung. Es erkennt Sensorparameter auf intelligente Weise mit hoher Genauigkeit, agiler Reaktion und kleineren Fehlern |
|
|
③断料,无料自动停机AB方式(A触碰式停机, B计算卷径式停机) Abgeschnittenes Material, kein Material, automatische Abschaltung AB-Modus (A Touch-Abschaltung, B Berechnung des Rollendurchmessers) |
| |
|
④张力控制方式为磁粉制动器系统,采用耐热性能优质的磁粉,温升低,输出转矩稳定,响应速度快,运转平稳,振动小,噪音低,可高频率工作 Bei der Spannungskontrollmethode handelt es sich um ein Magnetpulverbremssystem, das hochwertiges hitzebeständiges Magnetpulver mit geringem Temperaturanstieg, stabilem Ausgangsdrehmoment, schneller Reaktionsgeschwindigkeit, reibungslosem Betrieb, geringer Vibration und geringem Geräuschpegel verwendet und bei hohen Frequenzen arbeiten kann 选装项2:桶膜磁粉张力改电机张力系统:主要是为了确保薄膜能以合适的速度和张力进行释放.从速度方面来讲,通过变频器可以改变电机的转速.列如,当制袋速度加快时,放料电机转速也相应提高以此来匹配制袋节奏.在张力控制上, 会有张力传感器来检测薄膜张力,如果张力过大,控制系统会降低电机转速.比如,当材料出现卡顿导致张力突然增大时,控制系统收到张力传感器的信号,就会立刻调整放料电机的转速,放置薄膜被拉断,确保在多层材料放料时,每层材料的输送速度和张力都能达到协调一致 Option 2: Motorspannungssystem zur Änderung der magnetischen Pulverspannung des Trommelfilms: Hauptsächlich, um sicherzustellen, dass der Film mit einer angemessenen Geschwindigkeit und Spannung freigegeben werden kann. Drehzahlmäßig kann die Motordrehzahl über einen Frequenzumrichter verändert werden. Wenn beispielsweise die Geschwindigkeit der Beutelherstellung zunimmt, erhöht sich auch die Geschwindigkeit des Zuführmotors entsprechend dem Rhythmus der Beutelherstellung. Bei der Spannungsregelung gibt es Spannungssensoren, die die Spannung der Folie erfassen. Wenn die Spannung zu hoch ist, reduziert die Steuerung die Motorgeschwindigkeit. Wenn das Material beispielsweise festsitzt und einen plötzlichen Spannungsanstieg verursacht, empfängt das Steuersystem ein Signal vom Spannungssensor und passt sofort die Geschwindigkeit des Austragsmotors an, um die Folie zu brechen. Dadurch wird sichergestellt, dass die Fördergeschwindigkeit und Spannung jeder Materialschicht koordiniert und konsistent sein kann, wenn mehrere Materialschichten ausgetragen werden |
|
1. Magnetpulverbremssystem
|
|
⑤选装项1:片膜(磁粉张力)三角机(用于制作片膜对折,三角折边机采用电机控制双层储料摆臂,使得薄膜有更多的储存空间,走料相对平稳) ⑤ Option 1: Dreiecksmaschine für Folie (magnetische Pulverspannung) (Die Dreiecksfaltmaschine wird für die Folienfaltung verwendet und verwendet einen motorgesteuerten Doppelschicht-Speicherschwenkarm, um mehr Lagerraum für die Folie zu schaffen und eine relativ reibungslose Zufuhr zu gewährleisten.) 选装项1:选装项1:片膜(伺服张力)三角机(主要是为了精准的控制薄膜的释放,伺服电机根据预设的参数和指令来驱动放料轴,使薄膜能以稳定的速度和张力放出,比如,当制袋机需要以一定的速度制作袋子时,伺服控制系统会柑橘制袋速度,袋子尺寸等因素计算出放料的速度,然后驱动电机安装这个速度运转,同时,他还能对放料的张力进行实时监控和调整.如果张力过大,可能会导致薄膜拉伸变形甚至断裂.张力过小,薄膜可能会松弛,印象制袋精度和印刷色标准确度.确保在多层材料放料时,每层材料的输送速度和张力都能达到协调一致) Option 1: Option 1: Folie (Servospannung) Dreiecksmaschine (hauptsächlich zur präzisen Steuerung der Folienfreigabe; der Servomotor treibt die Auswurfwelle gemäß voreingestellten Parametern und Anweisungen an, so dass die Folie mit einer stabilen Geschwindigkeit und Spannung abgegeben werden kann. Wenn die Beutelherstellungsmaschine beispielsweise Beutel mit einer bestimmten Geschwindigkeit herstellen muss, berechnet das Servosteuerungssystem die Auswurfgeschwindigkeit basierend auf Faktoren wie der Geschwindigkeit der Herstellung von Zitrusbeuteln und der Beutelgröße und treibt dann den Motor an, um ihn zu installieren und mit dieser Geschwindigkeit zu betreiben. Gleichzeitig kann er auch überwachen und anpassen Wenn die Spannung zu hoch ist, kann dies dazu führen, dass sich die Folie dehnt, sich verformt oder sogar reißt, was die Genauigkeit der Beutelherstellung und der Farbstandards beim Drucken beeinträchtigt |
|
Option 1: Filmdreieckmaschine
|
| 主机部分 Host-Teil: |
|
①电脑系统采用PLC,后送料模拟量同步控制,四伺服电机系统控制,电机性能卓越,稳定易用,高速响应,使得卷膜过料无拉伸 Das Computersystem verfügt über eine SPS, eine synchrone Steuerung der analogen Materialzufuhrmenge und eine Systemsteuerung mit vier Servomotoren. Die Motorleistung ist ausgezeichnet, stabil und einfach zu bedienen, und die Reaktion erfolgt schnell, sodass der Film ohne Dehnung durchläuft |
|
SPS:
|
|
②色标跟踪,卷膜正反面印刷均可跟踪,简易的设定方式,高识别,高反应,丢标自动停机 Farbcodeverfolgung, Druck auf beiden Seiten des Rollfilms kann mit einer einfachen Einstellungsmethode, hoher Erkennung, hoher Reaktionsfähigkeit und automatischer Abschaltung bei Etikettenverlust verfolgt werden |
|
|
③全自动电脑同步离型膜断胶控制系统,离型膜无料自动停机系统,专利技440 mm Vollautomatisches computersynchrones Trennfolien-Bruchkontrollsystem, automatisches Abschaltsystem für Trennfolie ohne Material, patentierte Technologie (Hochgeschwindigkeitsstabilität, sauberes und sauberes Abreißen ohne Leimziehen), maximaler Abwickeldurchmesser der Trennfolie kann 440 mm erreichen |
|
Vollautomatisches, computersynchronisiertes Fettschutzfolien-Klebe-Abschneidekontrollsystem
|
|
④成品袋开口处采用断胶上胶式,热熔胶断胶机,配备高品质热熔胶机和反抽式喷枪头,进口电磁阀.使得喷胶断胶均匀,干净无拉丝 Die Öffnung des fertigen Beutels ist mit einem gebrochenen Klebstofftyp, einer Schmelzklebstoff-Brechmaschine, einer hochwertigen Schmelzklebstoffmaschine, einem umgekehrten Saugspritzpistolenkopf und einem importierten Magnetventil ausgestattet. Sorgen Sie dafür, dass der Sprühkleber gleichmäßig, sauber und ohne Drahtziehen bricht |
|
|
⑤热切刀采用合金材质, 不易变形, 不易粘料等优势.智能式加热管温度控制系统使得袋口烫合牢固,平整,温度可调整范围:1-4400C Das Heißschneidemesser besteht aus legiertem Material, das den Vorteil hat, dass es sich nicht leicht verformt und nicht leicht an Materialien haftet. Das intelligente Heizrohr-Temperaturkontrollsystem sorgt dafür, dass die Beutelöffnung fest und sanft gedrückt wird, und die Temperatur kann im Bereich von 1–440 °C eingestellt werden |
|
|
⑥热切刀刀座增加双气缸,停机自动升至最高点,停机状态下不易烤化袋口 Der Heißschneidemesserhalter ist mit zwei Zylindern ausgestattet, die sich beim Anhalten automatisch auf den höchsten Punkt anheben, wodurch die Wahrscheinlichkeit einer Überhitzung der Beutelöffnung beim Abschalten geringer ist |
|
⑦胶辊均有耐高温,耐磨等特点 Gummiwalzen zeichnen sich durch Eigenschaften wie hohe Temperaturbeständigkeit und Verschleißfestigkeit aus |
| |
|
⑧选装项3:打孔器采用进口钢料,高速耐用,新型叉齿模具针头,最高可达250次/分钟 Option 3: Der Stempel besteht aus importiertem Stahlmaterial, das schnell und langlebig ist. Die neue Gabelzahnformnadel kann bis zu 250 Mal pro Minute erreichen. Gummiwalzen zeichnen sich durch Eigenschaften wie hohe Temperaturbeständigkeit und Verschleißfestigkeit aus |
|
| 出料部分 Entladungsabschnitt: |
|
①设备出料采用自动传送台一出二方式,电脑自动计数,任意定长及可设定任意数报警 Die Ausrüstung verwendet einen automatischen Förderer mit einem Ausgang und zwei Ausgängen, und der Computer zählt automatisch. Der Alarm kann beliebig lang und beliebig oft eingestellt werden |
|
|
②静电消除,采用大功率静电消除器,性能稳定,输出可靠,功率恒定,可长时间工作输出,工作时无火花.使得成品袋子能整齐,平稳的送出 Die Beseitigung statischer Elektrizität durch den Einsatz leistungsstarker statischer Entladungsgeräte, stabile Leistung, zuverlässige Leistung und konstante Leistung kann während des Betriebs lange Zeit ohne Funken arbeiten. Ermöglichen Sie den sauberen und reibungslosen Versand fertiger Beutel |
|
|
③送料皮带,采用光滑PU工业皮带,耐高温,不拉长,防静电,不易沾料 Das Zuführband besteht aus einem glatten PU-Industrieband, das beständig gegen hohe Temperaturen ist, sich nicht dehnt, antistatisch ist und nicht leicht am Material haftet |
|
| 设备标准配置 Standardkonfiguration | |||
|
序号 NEIN. |
名称 Artikel |
Nein Menge |
产地 Herkunft |
| 1. |
无料自动停机装置 Auto-Stopp-Gerät |
4套4 Sätze |
自研 Selbst entwickelt |
| 2. |
U型超声波传感器 U-förmiger Ultraschallsensor |
2套 2 Sätze |
中国·广东 Guangdong, China |
| 3. |
磁粉(5kg) Magnetisches Pulver |
2套 2 Sätze |
中国·浙江 Zhejiang, China |
| 4. |
张力控制器 Spannungsregler |
2套 2 Sätze |
自研 Selbst entwickelt |
| 5. |
Leistung (3,0 kW) Servomotor |
4台 4 Sätze |
中国·江苏 Jiangsu, Zhejiang |
| 6. |
Leistung (3,0 kW) Fahren |
4台 4 Sätze |
中国·江苏 Jiangsu, Zhejiang |
| 7. |
电脑PLC控制器 SPS-Controller |
1套 1 Satz |
中国·江苏 Jiangsu, Zhejiang |
| 8. |
液晶显示屏 LCD |
1套 1 Satz |
中国·台湾 Taiwan, China |
| 9. |
三相电机 3-Phasen-Motor |
1台 1 Satz |
中国·浙江 Zhejiang, China |
| 10. |
热熔胶机 Heißklebemaschine |
1台 1 Satz |
中国·广东 Guangdong, China |
| 11. |
变频器 Frequenzumrichter |
5台 5 Sätze |
中国·山东 Shandong, China |
| 12. |
减速箱电机 Getriebemotor |
4台 4 Sätze |
中国·浙江 Zhejiang, China |
| 13. |
同步电机 Synchronmotor |
2台 2 Sätze |
中国·浙江 Zhejiang, China |
| 14. |
交流电机 Wechselstrommotor (0,75 kW) |
1个 1 Satz |
中国·安徽 Anhui, China |
| 15. |
全自动电脑同步张力离型膜涂胶控制系统.专利技术(高速,稳定,涂胶平整) Vollautomatisches, computersynchronisiertes Spannungs-Fettschutzfolienklebekontrollsystem (patentierte Technologie) (hohe Geschwindigkeit, stabile, glatte Klebebeschichtung) |
2套 2 Sätze |
自研 Selbst entwickelt |
| 16. |
喷胶枪头+电磁阀 Klebedüse + Magnetventil |
2套 2 Sätze |
中国·广东 Guangdong, China |
| 17. |
自动双上料纠偏机 Automatisches Fütterungskorrektursystem |
1台 1 Satz |
自研 Selbst entwickelt |
| 18. |
光电跟踪器 Photoelektrischer Tracker |
2支 2 Stk |
中国·浙江 Zhejiang, China |
| 19. |
气涨轴,铁块轴 Luftschacht, Eisenblockschacht |
4根 4 Stk |
自研 Selbst entwickelt |
| 20. |
输送皮带 Fließband |
1 von 1 Satz |
中国·上海 Shanghai, China |
| 21. |
合金刀(不易粘,不变形) Legierungsmesser (nicht leicht zu kleben oder zu verformen) |
2把 2 Stk |
自研 Selbst entwickelt |
| 22. |
断胶装置(离型膜自动停机) Klebeabschneidevorrichtung (automatische Stoppvorrichtung für fettdichte Folie) |
2套 2 Sätze |
自研 Selbst entwickelt |
| 23. |
Kühltemperatur (1–440 °C) Festkörper-Temperaturregelung (1–440 °C) |
2套 2 Sätze |
中国·浙江 Zhejiang, China |
| 24. |
静电消除总成 Statische Eliminator-Baugruppe |
1套 1 Satz |
中国·广东 Guangdong, China |
| 25. |
胶辊 Gummiwalze |
18 Monate 18 Stk |
自研 Selbst entwickelt |
| 26. |
理料输送机(一出二) Materialhandhabungsförderer (einer von zwei) |
1套 1 Satz |
自研 Selbst entwickelt |
| 27. |
Durchmesser 12 mm Karosseriestruktur 12 mm Stahlblech (Laserschneiden) |
1套 1 Satz |
自研 Selbst entwickelt |
| 工厂实拍图 Fabrikfoto |
|
|
|
| 展会 Ausstellung |
| |
| |
| |
| |
订购事项Geschäftsbedingungen
Mindestens 30 % oder 30–45 %.
Lieferzeit:
Innerhalb von 30-45 Tagen nach Erhalt einer Anzahlung von 30 %.
二,付款方式:预付定金30%开始生产设备(合同签订后 2 个工作日内乙方向甲方支付该款项)
结清尾款70%发货前付清(约定时间设备已制造完毕,且经双方初步确定验收合格)
Zahlungsbedingungen:
30 % Anzahlung vor Produktion (zahlbar innerhalb von 2 Werktagen nach Vertragsunterzeichnung)
70 % Restbetrag vor Lieferung aus der Ruitai-Fabrik (Maschinenproduktion abgeschlossen und nach Zustimmung des Käufers)
三,发货标准:甲方设备的包装要符合规定,且适合长途运输,多次搬运和装卸,并有减振,防冲击的措
施.包装应按设备特点,按需要分别加上防潮,防霉,防锈,防腐蚀的保护措施,以保证货物安全运抵合同指定的地方.
3. Lieferstandard:
Die Lieferverpackung von Ruitai sollte den Vorschriften entsprechen, für Langstreckentransporte, mehrfache Handhabung und Be-/Entladen geeignet sein und über Maßnahmen zur Reduzierung von Vibrationen und zur Vermeidung von Stößen verfügen. Die Verpackung sollte entsprechend den Eigenschaften der Ausrüstung mit den erforderlichen Feuchtigkeits-, Schimmel-, Rost- und Korrosionsschutzmaßnahmen ausgestattet sein, um die sichere Lieferung der Maschine an den vorgesehenen Ort zu gewährleisten.
四,安装调试:应根据买方的指示派遣安装调试人员(工资150美元/天, 但买方需及时提供正式的邀请函, 以便安装调试人员及时申请签证. 在调试期间和保修期间, 买方承担调试人员的往返机票, 并且承担调试人员在当地的食宿交通等费用,并且要保证调试人员在当地的人身安全. 设备调试完成后, 买方出具设备合格证书, 卖方调试人员方可回中国.
4. Installation & Inbetriebnahme:
Ruitai entsendet Ingenieure (Gehalt 150,00 USD pro Tag) gemäß den Anweisungen des Käufers, der Käufer sollte jedoch ein formelles Einladungsschreiben für den Ingenieur des Verkäufers zur Beantragung eines Visums vorlegen. Für Kosten, die während der Installations- und Garantiezeit anfallen, muss der Verkäufer die Hin- und Rückflugtickets sowie alle Kosten (z. B. Verpflegung, Hotels und Transport) während ihres Aufenthalts übernehmen und muss auch für ihre Sicherheit sorgen. Nach der Fertigstellung wird der Käufer den Testbericht für die Ausrüstung vorlegen, und dann können die Ingenieure nach China zurückkehren.
